专利号: 2017112227819
申请人: 河南工程学院
专利类型:发明专利
专利状态:已下证
专利领域: 服装
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

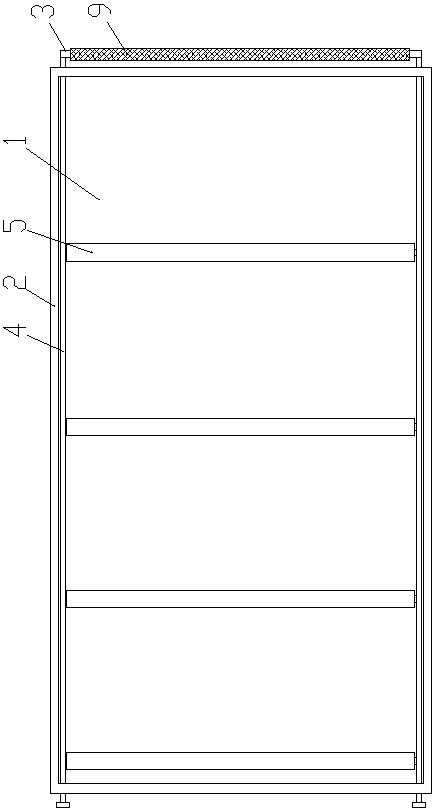

1.发制品梳理熨烫机,其特征在于:包括工作平台,工作平台的底部设有支腿,工作平台由矩形的作业面板和位于作业面板四周的矩形框组成,矩形框上设有用于将发制品压紧在作业面板上的压紧机构,矩形框上还设有能够沿矩形框长度方向移动的熨烫梳理机构;

压紧机构包括一根短杆、两根长杆和若干块压板,矩形框的长度方向沿左右方向设置,两根长杆分别穿设在矩形框的短边框上,两根长杆均平行于矩形框的长边框设置,短杆位于矩形框的右方且固定在两根长杆的右端之间,若干压板沿左右方向并排间隔设置在矩形框内,每块压板的长度方向沿前后水平方向设置且每块压板的前后两端分别通过一组连接件连接在矩形框的长边框上,两根长杆用于驱动压板上下移动。

2.根据权利要求1所述的发制品梳理熨烫机,其特征在于:连接件包括折杆,折杆的弯折处通过销轴铰接在矩形框的长边框上,销轴上设有扭簧,扭簧的一端连接在矩形框的长边框上,扭簧的另一端连接在折杆上,折杆的一端铰接在长杆上,折杆的另一端与压板的端面相铰接。

3.根据权利要求1所述的发制品梳理熨烫机,其特征在于:压板的上表面为中间高两边低的弧形结构,压板的下表面设有橡胶垫板。

4.根据权利要求1所述的发制品梳理熨烫机,其特征在于:短杆上套设有橡胶套。

5.根据权利要求1所述的发制品梳理熨烫机,其特征在于:熨烫梳理机构包括动力机构和移动悬架,矩形框的两个长边框外侧均固定连接有一根导轨,导轨上沿长度方向开设有顶部敞口的滑槽,滑槽的截面为上小下大的梯形,移动悬架的前后两侧底部均固定有滑块,滑块的形状与滑槽相适配,滑块滑动连接在滑槽内,滑块上沿左右方向开设有螺纹孔,移动悬架的顶部设有两根悬梁,两根悬梁均沿前后水平方向设置,位于左侧的悬梁上向下延伸设有安装板,安装板底部均布有若干梳齿,位于右侧的悬梁上沿前后方向设有若干熨烫组件;动力机构用于驱动移动悬架沿两根导轨左右移动。

6.根据权利要求5所述的发制品梳理熨烫机,其特征在于:熨烫组件包括安装管和内套管,安装管垂直固定在悬梁底部,安装管的长度方向沿垂直方向设置,安装管上沿长度方向开设有方形的插槽,插槽的底部敞口,安装管的底面上设有限位环板,内套管的上端向上穿过限位环板后伸入到安装管的插槽内,内套管的上端连接有截面呈方形的导向块,导向块滑动连接在插槽内且导向块与插槽相适配,安装管内设有压缩弹簧,压缩弹簧的上端与插槽顶壁连接,压缩弹簧下端与导向块连接,内套管下端铰接有熨斗。

7.根据权利要求5所述的发制品梳理熨烫机,其特征在于:动力机构包括正反转电机、传动轴和两根螺杆,两根螺杆分别转动连接在两根导轨上,每根螺杆穿设在滑块的螺纹孔内且与螺纹孔螺纹连接,每根螺杆的左端均设有第一锥齿轮,正反转电机固定在矩形框的左侧,矩形框的左侧设有轴承座,传动轴转动连接在轴承座上且传动轴沿前后水平方向设置,传动轴的前端和后端均设有第二锥齿轮,传动轴的两个第二锥齿轮分别与两根螺杆上的第一锥齿轮啮合传动,传动轴上设有从齿轮,正反转电机的主轴上设有主齿轮,主齿轮与从齿轮啮合传动。
