专利号: 2017112157106
申请人: 宁波江北森壹机械制造有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 基本上无切削的金属机械加工;金属冲压
更新日期:2024-03-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.用于五金件的弯折方法,其特征在于,包括如下步骤:

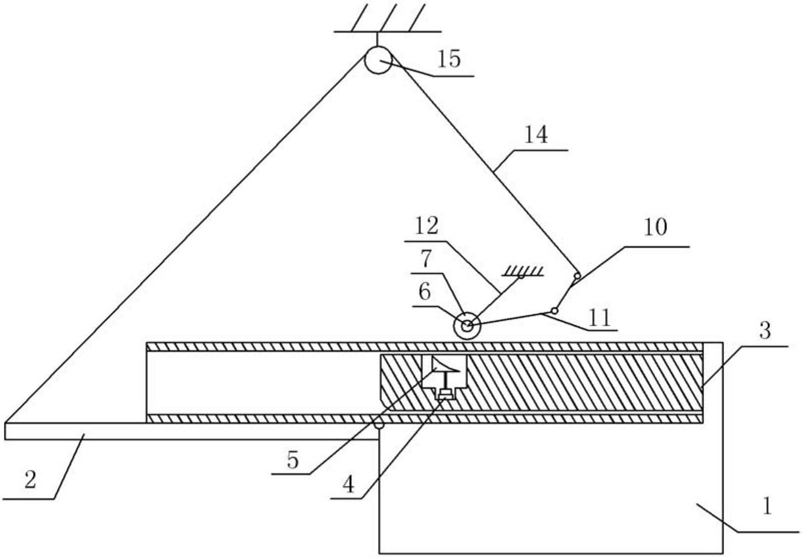

步骤1:准备一种五金件弯折设备,包括支撑台、弯折板、修复杆、扩张机构、移转机构和圆滑过渡机构;所述弯折板与支撑台铰接,所述修复杆一端与支撑台连接,修复杆另一端呈弧面;修复杆的周壁设有凹槽,所述扩张机构设置于凹槽内,所述扩张机构包括气缸和扩张块,气缸固定于凹槽底部,扩张块与气缸输出轴自由端固定连接;所述圆滑过渡机构包括转动杆、圆辊和相对设置的两个碾平机构,每个碾平机构包括伺服电机、支撑杆、一号连杆、二号连杆和三号连杆;所述伺服电机固定于机架上,所述支撑杆与伺服电机输出轴固定连接,支撑杆同轴转动连接有放线架;所述一号连杆一端与支撑杆周壁固定连接,一号连杆另一端与二号连杆一端铰接,二号连杆另一端与三号连杆一端铰接,三号连杆另一端与机架铰接;两个碾平机构通过转动杆连接,转动杆转动连接于二号连杆与三号连杆的铰接处,所述圆辊转动连接于转动杆周壁;所述移转机构包括两个移转单元,每个移转单元包括拉绳和滑轮,滑轮与机架连接,拉绳一端与弯折板固定连接,拉绳另一端绕过滑轮与放线架固定连接;

步骤2:人工移动管件,使修复杆插入管件内固定管件,将管件一端抵紧支撑台;

步骤3:同时启动两个伺服电机,两个伺服电机的转动方向相反,支撑杆随伺服电机输出轴转动,从而带动放线架转动,放线架转动的过程中拉绳一端逐渐缠绕于放线架上,拉绳另一端拉动弯折板转动,弯折板与修复杆配合对管件进行弯折处理;

步骤4:弯折处理的过程中,管件弯折处内壁与修复杆呈弧面的一端贴紧,迫使管件弯折处呈弧形弯曲;启动伺服电机后立即启动气缸,气缸输出轴伸长,扩张块与管件内壁抵紧,扩张块与管件弯折处内壁抵紧后推动管件壁向外扩张;

步骤5:伺服电机启动的同时,支撑杆带动一号连杆转动,同时在二号连杆和三号连杆的配合下,转动杆作往复弧线运动,转动杆上的圆辊与管件弯折处外壁接触后滚动,并将向外扩张的管件外壁碾平,对管件弯折处外壁进行圆滑过渡。

2.根据权利要求1所述的用于五金件的弯折方法,其特征在于:步骤1中所述修复杆与支撑台螺纹连接。

3.根据权利要求2所述的用于五金件的弯折方法,其特征在于:步骤1中所述弯折板上设有通槽。

4.根据权利要求3所述的用于五金件的弯折方法,其特征在于:还包括合页,步骤1中所述支撑台和弯折板通过合页铰接。

5.根据权利要求4所述的用于五金件的弯折方法,其特征在于:步骤1中所述修复杆的周壁上设有橡胶套。
