1.一种激光增材制造新型耐磨不锈钢所用粉料，其特征在于：粉料的基本组成重量百分比为C：0.16-0.18，Cr：15.00-16.50，Ni：1.70-10.70，B：1.14-1.25，Si：1.04-1.15，Mo：

0.91-1.00，Mn：0.45-0.50，其余为Fe。

2.根据权利要求1所述的激光增材制造新型耐磨不锈钢所用粉料，其特征在于：所述粉料的粒径为53 140微米。

~

3.一种使用如权利要求1所述的激光增材制造新型耐磨不锈钢所用粉料制造新型耐磨不锈钢的制备方法，其特征在于：制造方法步骤如下：

1) 将权利要求1所述成分的材料经过真空熔炼、气雾化和筛选工序，制得球形度高无卫星组织、含氧量低、流动性好、纯净度高，且合金粉料的粒度分布较窄的粉料；

2) 将步骤1所得粉料在烘箱中80℃烘干3小时以上；

3) 合金钢基材表面打磨、清洗干燥后备用，将步骤2所得粉料采用同轴送粉的方式通过光纤激光器辐照后在合金钢基材表面熔化沉积；

4) 采用光纤激光器进行多次激光辐照处理，激光功率为1.8-2.5kW，扫描速度为6-

8mm/s，送粉速度为13-18g/min，光斑直径为3.5-4.5mm，扫描间距为2.1-2.5mm，搭接率为

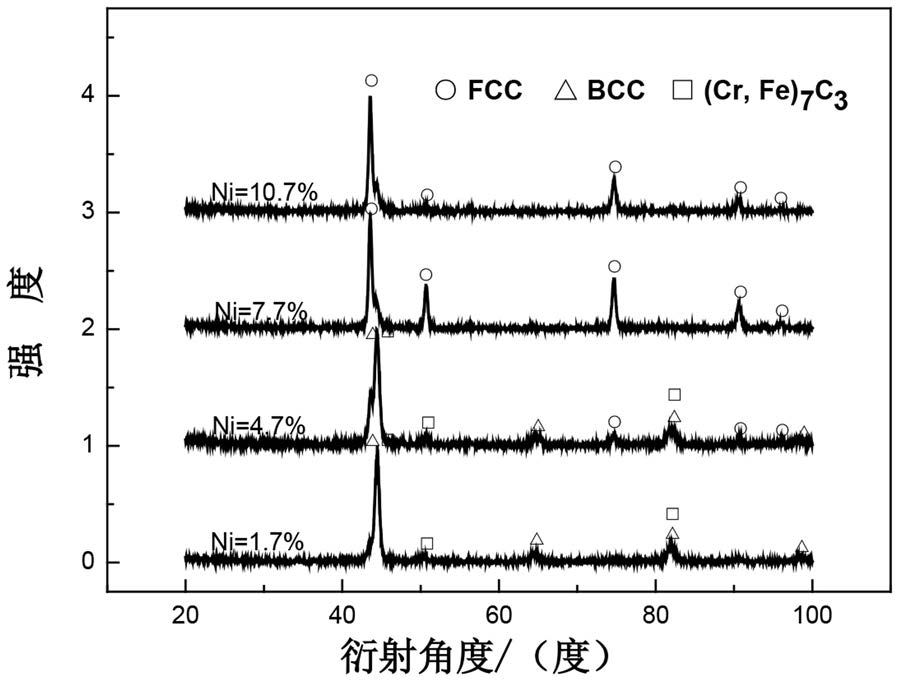

45-55％，保护气氩气流量为400-500L/h，控制粉体成分，获得具有不同基体结构的激光增材制造新型耐磨不锈钢构件。
