1.一种碳纤维负载钴酸镍纳米阵列的柔性电极材料制备方法，其特征在于：将碳纤维均匀分散在聚丙烯酸钠溶液中，抽滤成片状，然后浸泡在葡萄糖溶液中，水热沉碳；将沉碳后的碳纤维片浸泡在含有镍盐和钴盐的混合溶液中，以尿素为沉淀剂，在120～180℃下进行水热反应，再煅烧，得到碳纤维负载钴酸镍纳米阵列的柔性电极材料；其中，镍盐和钴盐的摩尔比为1:2。

2.根据权利要求1所述的一种碳纤维负载钴酸镍纳米阵列的柔性电极材料制备方法，其特征在于：聚丙烯酸钠溶液的质量分数为5‰。

3.根据权利要求1所述的一种碳纤维负载钴酸镍纳米阵列的柔性电极材料制备方法，其特征在于：葡萄糖溶液浓度为0.6～1.2mol/L。

4.根据权利要求1所述的一种碳纤维负载钴酸镍纳米阵列的柔性电极材料制备方法，其特征在于：水热沉碳的温度为200℃，时间为6～12h。

5.根据权利要求1所述的一种碳纤维负载钴酸镍纳米阵列的柔性电极材料制备方法，其特征在于：含有镍盐和钴盐的混合溶液中镍盐浓度为0.07～0.1mol/L，钴盐浓度为0.14～0.2mol/L，并且镍盐和钴盐的摩尔比为1:2。

6.根据权利要求1或5所述的一种碳纤维负载钴酸镍纳米阵列的柔性电极材料制备方法，其特征在于：镍盐为硝酸镍、硫酸镍或氯化镍；钴盐为硝酸钴、硫酸钴或氯化钴。

7.根据权利要求1或5所述的一种碳纤维负载钴酸镍纳米阵列的柔性电极材料制备方法，其特征在于：尿素的浓度为0.21～0.3mol/L，镍盐和尿素的摩尔比为1:3。

8.根据权利要求1所述的一种碳纤维负载钴酸镍纳米阵列的柔性电极材料制备方法，其特征在于：水热反应的时间为6～8h。

9.根据权利要求1所述的一种碳纤维负载钴酸镍纳米阵列的柔性电极材料制备方法，其特征在于：煅烧的温度为300～350℃，时间2～3h。

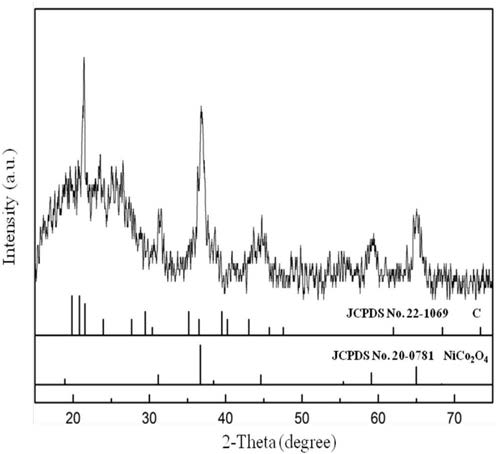

10.一种根据权利要求1所述的方法制备的碳纤维负载钴酸镍纳米阵列的柔性电极材料，其特征在于，由碳纤维、水热碳层和钴酸镍纳米阵列层组成，碳纤维表面沉积一层水热碳层，碳层表面生长着钴酸镍纳米阵列。
