专利号: 2017112013311
申请人: 阳信创棣智能科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 救生;消防
更新日期:2025-04-19
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

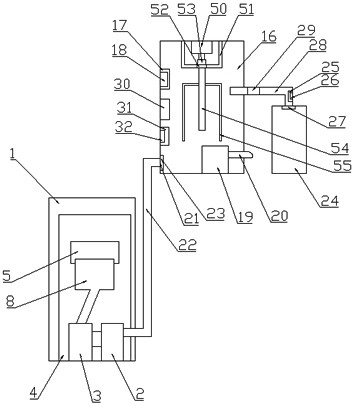

1.一种企业内使用的消火栓设备,包括消火栓箱(1),其特征在于,所述消火栓箱(1)固定安装在企业内的墙壁上,所述消火栓箱(1)内设有灭火机构,所述灭火机构由固定安装在消火栓箱(1)内的出水阀门(2)、与出水阀门(2)出水端固定连接的喷水泵(3)、放置在消火栓箱(1)内的盛放箱(4)、位于盛放箱(4)上一侧的挡门机构、位于盛放箱(4)上一侧的进出孔(5)、位于进出孔(5)四周的球形凹槽(6)、放置在球形凹槽(6)内的球形滚珠(7)、一端与喷水泵(3)出水端固定连接另一端由进出孔(5)进入并折叠在盛放箱(4)内的消防水带(8)、固定安装在盛放箱(4)内的分层隔板(9)、固定安装在分层隔板(9)上的盛放盒(10)、固定安装在盛放盒(10)内的减振垫(11)、放置在盛放盒(10)内的高压喷头(12)、固定安装在消火栓箱(1)上方一侧的一键警报器(13)、固定安装在消火栓箱(1)下表面的车轮(14)、固定安装在盛放箱(4)上一侧的拉动把手(15)共同构成的,所述消火栓箱(1)上连接有进水机构,所述进水机构由固定安装在企业内高处的储水箱(16)、固定安装在储水箱(16)内的液位传感器(17)、位于液位传感器(17)内部的信号发射器一(18)、固定安装在储水箱(16)内的抽水泵(19)、一端与抽水泵(19)进水端固定连接另一端与自来水管固定连接的进水管(20)、位于储水箱(16)下方一侧的出水口(21)、一端与出水口(21)固定连接另一端与出水阀门(2)固定连接的出水管(22)、固定安装在出水口(21)处的电动阀门(23)、固定安装在储水箱(16)上的制冷机构共同构成的,所述制冷机构由固定安装在储水箱(16)一侧的液态二氧化碳盛放瓶(24)、固定安装在液态二氧化碳盛放瓶(24)上的气压表(25)、位于气压表(25)内的信号发射器二(26)、固定安装在液态二氧化碳盛放瓶(24)出口端的电磁阀门(27)、一端与液态二氧化碳盛放瓶(24)出口端固定连接另一端伸入储水箱(16)内的进气管(28)、固定安装在进气管(28)内的单向阀(29)、固定安装在储水箱(16)内的加热器(30)、固定安装在储水箱(16)内的温度传感器(31)、位于温度传感器(31)内部的信号发射器三(32)、固定安装在储水箱(16)内上表面的搅拌机构共同构成的,所述消火栓箱(1)上设有防护机构,所述防护机构由位于消火栓箱(1)前表面的方孔(33)、固定安装在消火栓箱(1)上位于方孔(33)一侧的旋转合页(34)、与旋转合页(34)固定连接的防护门(35)、固定安装在防护门(35)上的电磁锁(36)共同构成的,所述消火栓箱(1)上设有控制器(37),所述挡门机构由位于盛放箱(4)前表面的方形开口(38)、固定安装在方形开口(38)一侧的挡板(39)、位于挡板(39)上的圆孔(40)、套装在圆孔(40)上的旋转轴(41)、固定安装在旋转轴(41)上表面的长方形挡块(42)、固定安装在方形开口(38)另一侧的合页(43)、与合页(43)固定连接的挡门(44)、位于挡门(44)上的方形开孔(45)共同构成的。

2.根据权利要求1所述的一种企业内使用的消火栓设备,其特征在于,所述进出孔(5)三面由盛放箱(4)挡住,另外一面由挡门(44)挡住。

3.根据权利要求1所述的一种企业内使用的消火栓设备,其特征在于,所述拉动把手(15)由固定安装在盛放箱(4)前侧上方的两个固定环(46)、套装在固定环(46)内的拉动杆(47)、固定安装在拉动杆(47)上下方的连接杆(48)、固定套装在上方连接杆(47)的旋转把手(49)共同构成的。

4.根据权利要求1所述的一种企业内使用的消火栓设备,其特征在于,所述搅拌机构由固定安装在储水箱(16)内上表面中心的电动机(50)、固定安装在储水箱(16)内上表面的支撑台(51)、固定安装在支撑台(51)上与电动机(50)旋转端对应的固定轴承(52)、一端与电动机(50)旋转端固定连接另一端与固定轴承(52)固定连接的联轴器(53)、与固定轴承(52)固定连接的驱动轴(54)、与驱动轴(54)固定连接的U型搅拌器(55)共同构成的。

5.根据权利要求1所述的一种企业内使用的消火栓设备,其特征在于,所述消火栓箱(1)上设有液态二氧化碳余量不足警示灯(56)。

6.根据权利要求1所述的一种企业内使用的消火栓设备,其特征在于,所述一键警报器(13)按下后整个设备开始启动。

7.根据权利要求1所述的一种企业内使用的消火栓设备,其特征在于,所述控制器(37)内设有用电接口(57)、电容显示屏(58)、信号接收器(59)、PLC系统(60)。

8.根据权利要求1所述的一种企业内使用的消火栓设备,其特征在于,所述信号发射器一(18)、信号发射器二(26)、信号发射器三(32)通过蓝牙信号与信号接收器(59)连接。

9.根据权利要求1所述的一种企业内使用的消火栓设备,其特征在于,所述控制器(37)与喷水泵(3)、一键警报器(13)、液位传感器(17)、抽水泵(19)、电动阀门(23)、气压表(25)、电磁阀门(27)、加热器(30)、温度传感器(31)、电动机(50)、液态二氧化碳余量不足警示灯(56)等电性连接,通过PLC系统(60)控制。
