专利号: 2017111385868
申请人: 武汉纺织大学
专利类型:发明专利
专利状态:已下证
专利领域: 天然或人造的线或纤维;纺纱或纺丝
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

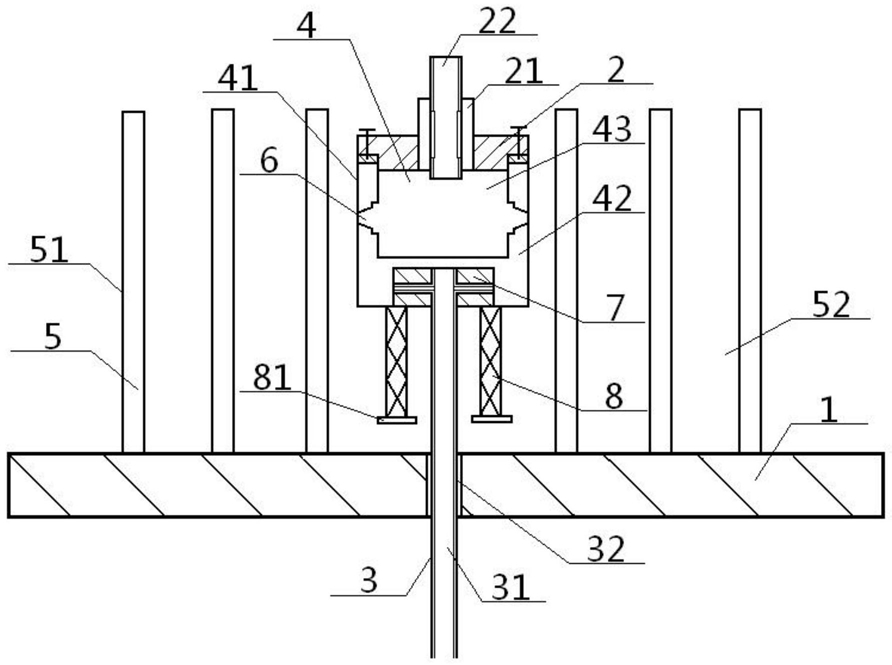

1.一种加热熔融聚合物成丝装置,包括盛料转子(4)、旋转轴(3)与收集装置(5),所述盛料转子(4)与喷嘴(6)相通,盛料转子(4)的内部盛装有聚合物,盛料转子(4)的底部与旋转轴(3)相连接,盛料转子(4)的四周设置有收集装置(5),其特征在于:所述盛料转子(4)包括外壳层(41)、外壳腔(42)与盛料腔(43),外壳腔(42)夹于外壳层(41)、盛料腔(43)之间,外壳腔(42)内设置有喷嘴(6)以导通盛料腔(43)与外部空间,外壳腔(42)、盛料腔(43)的顶部与同一个上盖座(2)进行密封配合,外壳腔(42)的底部设置有底轴座(7),该底轴座(7)与插入其内部的旋转轴(3)的顶端相连接,旋转轴(3)的底端依次穿经外壳层(41)、基座(1)后下延伸至基座(1)的正下方,基座(1)的顶面上设置有收集装置(5),盛料转子(4)、上盖座(2),以及盛料转子(4)与旋转轴(3)的交接处都位于收集装置(5)的内部;所述旋转轴(3)为中空结构,旋转轴(3)的轴内腔(31)经底轴座(7)内开设的座气道(71)后与外壳腔(42)相通。

2.根据权利要求1所述的一种加热熔融聚合物成丝装置,其特征在于:所述座气道(71)包括左支气道(72)与右支气道(73),左支气道(72)、右支气道(73)的内端均与轴内腔(31)相通,左支气道(72)、右支气道(73)的外端均与外壳腔(42)相通,且左支气道(72)、右支气道(73)位于旋转轴(3)的两侧。

3.根据权利要求1或2所述的一种加热熔融聚合物成丝装置,其特征在于:所述旋转轴(3)的外壁沿轴运动槽(32)的内壁贯穿而过,轴运动槽(32)的外壁与基座(1)相连接。

4.根据权利要求1或2所述的一种加热熔融聚合物成丝装置,其特征在于:所述外壳层(41)的底部上位于旋转轴(3)两侧的部位各与一个限位弹簧(8)的顶端相连接,限位弹簧(8)的底端与限位缓冲块(81)相连接,限位缓冲块(81)宽于限位弹簧(8)设置,且限位缓冲块(81)高于基座(1)设置。

5.根据权利要求1或2所述的一种加热熔融聚合物成丝装置,其特征在于:所述喷嘴(6)包括依次连接的对外口(61)、嘴内腔(62)与对内口(63),嘴内腔(62)为外窄内宽的圆锥台结构,对外口(61)的直径小于对内口(63)的直径,喷嘴(6)的外部空间依次经对外口(61)、嘴内腔(62)、对内口(63)后与盛料腔(43)相通。

6.根据权利要求5所述的一种加热熔融聚合物成丝装置,其特征在于:所述对内口(63)经内扩口(64)与盛料腔(43)相通,内扩口(64)的直径大于对内口(63)的直径。

7.根据权利要求1或2所述的一种加热熔融聚合物成丝装置,其特征在于:所述收集装置(5)包括多根结构一致的收集柱(51),所有的收集柱(51)都以盛料转子(4)为圆心呈同一个圆圈均匀设置,相邻的收集柱(51)之间存在有柱间隙(52)。

8.根据权利要求7所述的一种加热熔融聚合物成丝装置,其特征在于:所述收集柱(51)为圆柱体、长方体、圆锥体、椭圆体、球体或纺锤体结构。

9.根据权利要求1或2所述的一种加热熔融聚合物成丝装置,其特征在于:所述上盖座(2)的中部嵌入有加热座(21),该加热座(21)的内部贯穿设置有活动管(22),活动管(22)的顶端高于加热座(21)的顶端,活动管(22)的底端穿经加热座(21)后下延至盛料腔(43)的内部,且活动管(22)沿加热座(21)的内部上下滑动配合。

10.根据权利要求9所述的一种加热熔融聚合物成丝装置,其特征在于:所述活动管(22)的侧壁上开设有出料口(23),该出料口(23)与活动管(22)内部开设的管内腔(24)相通,且出料口(23)的长度小于加热座(21)的长度。
