专利号: 2017111244268
申请人: 惠安材研黑丝通讯设备有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 教育;密码术;显示;广告;印鉴
更新日期:2025-07-02
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种驾照考试辅助练习系统的使用方法,其特征在于,包括:

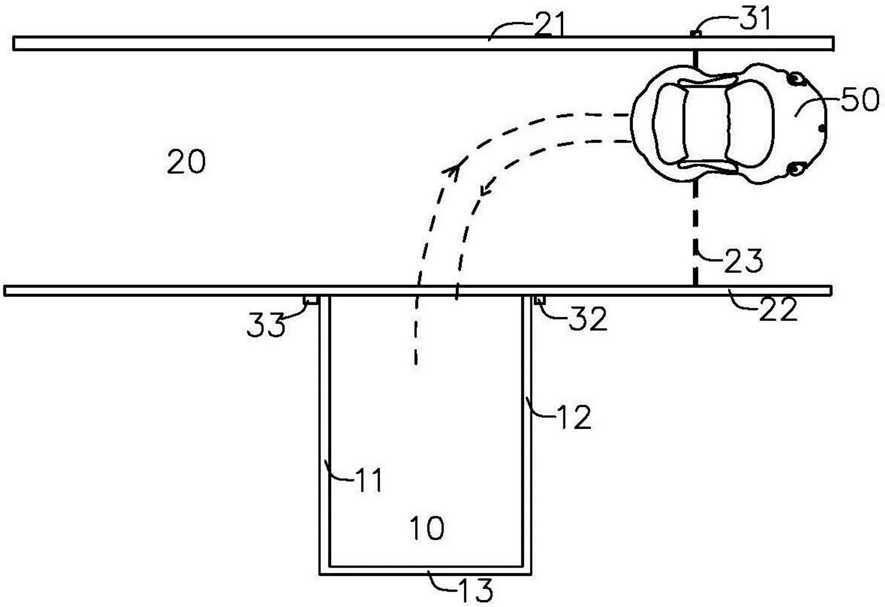

车库区域,具有平行设置的左侧库线和右侧库线,所述车库区域还包括尾部库线,所述尾部库线两端分别与所述左侧库线和所述右侧库线连接;

行驶区域,所述车库区域与所述行驶区域连接,所述车库区域的延伸方向与所述行驶区域的延伸方向垂直,所述行驶区域包括平行设置的第一边线和第二边线,所述第二边线与所述右侧库线相交位置形成第一库角,所述第二边线与所述左侧库线相交位置形成第二库角;所述行驶区域还包括指示线,所述指示线的延伸方向与所述第一边线垂直,且所述指示线与所述第一边线连接的位置形成第一交叉位置;

第一传感器,设置在所述第一交叉位置,所述第一传感器用于检测车辆的车头部是否驶离所述指示线,所述指示线用于辅助语音提示装置发出第一指示信号,第一指示信息为告知学员向右侧打死方向盘;

第二传感器,设置在所述第一库角,所述第二传感器用于检测所述第一库角与车辆的距离;

第三传感器,设置在所述第二库角,所述第三传感器用于检测所述第二库角与所述车辆的距离;

控制单元,分别与所述第一传感器、第二传感器和第三传感器连接,且所述控制单元具有语音提示装置;

所述驾照考试辅助练习系统还包括尾部传感组件,所述尾部传感组件设置在所述尾部库线,所述尾部传感组件用于检测所述车辆尾部距离所述尾部库线的距离;

所述尾部传感组件包括第一尾部传感器和第二尾部传感器,所述尾部库线与所述左侧库线连接的位置形成左侧尾部库角,所述尾部库线与所述右侧库线连接的位置形成右侧尾部库角,所述第一尾部传感器设置在所述左侧尾部库角,所述第二尾部传感器设置在所述右侧尾部库角;

练习系统还包括模拟装置,控制单元把车辆的位置信息、车辆功能信息传输到模拟装置,模拟装置自动模拟出车辆的预定行驶区域图形,并且判断预定行驶区域是否偏离标准区域,并且把预定行驶区域图形实时传输到控制单元,控制单元的显示单元实时显示预定行驶区域图形该使用方法包括下面的步骤:S1:学员驾驶车辆在所述行驶区域内行驶,保持车辆的车头越过所述指示线;

S2:所述控制单元发出信号,保持所述第一传感器、第二传感器和第三传感器为工作状态;

S3:学员驾驶车辆向后移动,且保持移动方向与所述第一边线平行,至所述车头驶离所述指示线;

S4:所述第一传感器检测到所述车头驶离所述指示线,所述第一传感器把信号传输至所述控制单元;

S5:所述控制单元启动所述语音提示装置工作,所述语音提示装置发出第一指示信号,第一指示信息为告知学员向右侧打死方向盘,是指方向盘向一侧转动至无法再转动的位置;

S6:学员按照该第一指示信号驾驶车辆驶入车库区域;

S7:所述第二传感器检测到车辆距离所述第一库角的距离,并且把检测信号传输到所述控制单元;

S8:所述第三传感器检测到车辆距离所述第二库角的距离,并且把检测信号传输到所述控制单元;

S9:所述控制单元控制所述语音提示装置发出第二语音指示信息或第三语音指示信息;

所述驾照考试辅助练习系统还包括尾部传感组件,所述尾部传感组件设置在所述尾部库线,所述尾部传感组件用于检测所述车辆尾部距离所述尾部库线的距离;

包括下面的步骤:

Y1:车辆在所述车库内向后移动逐渐靠近所述尾部库线;

Y2:所述尾部传感组件检测到所述车辆的位置距离得到信号,并且把信号传输到所述控制单元;这里的信号是一个数值,信号确定车辆距离尾部库线的实时距离,并且控制单元实时地得到该距离,控制单元内已经预设了标准距离范围,如果实时距离过大或过小,即实时距离大于或小于标准距离,则说明车辆太远离或太靠近尾部库线,这就会发生倒车失败的问题,控制单元会控制语音提示装置告知学员改变驾驶操作,如此,学员把车辆的车身顺利进入车库区域内,并且而不会触碰尾部库线;

Y3:所述控制单元启动所述语音提示装置工作,并发出第四语音提示信息;所述尾部传感组件包括第一尾部传感器和第二尾部传感器,所述尾部库线与所述左侧库线连接的位置形成左侧尾部库角,所述尾部库线与所述右侧库线连接的位置形成右侧尾部库角,所述第一尾部传感器设置在所述左侧尾部库角,所述第二尾部传感器设置在所述右侧尾部库角;

包括下面的步骤:

D1:车辆在所述车库内向后移动逐渐靠近所述尾部库线;

D2:所述第一尾部传感器检测到所述车辆的第一位置距离得到第一尾部信号,并且把第一尾部信号传输到所述控制单元,所述第二尾部传感器检测到所述车辆的第二位置距离得到第二尾部信号,并且把第二尾部信号传输到所述控制单元;

D3:所述控制单元对所述第一尾部信号和第二尾部信号进行比较分析,若第一尾部信号和第二尾部信号的比值超出设定的范围值,则启动所述语音提示装置工作,并发出第四语音提示信息;

当车辆的车身与左侧库线不平行的时候,第一尾部信号和第二尾部信号就会出现不对等,并且车身越是倾斜,第一尾部信号和第二尾部信号的比值就越大,当超过一定范围值的时候,车身就会出现越过左侧库线或右侧库线的问题,因此通过提示告知学员及时调整方向盘,防止车身倾斜过于严重。
