专利号: 2017110986523
申请人: 磐安县嘉嘉工业设计有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 无轨陆用车辆
更新日期:2024-05-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

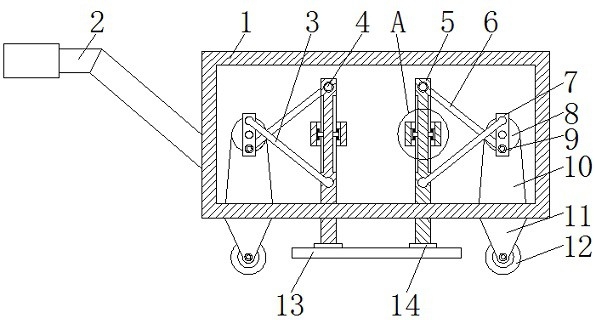

1.一种烟草运输装置,包括承载板(1),其特征在于:所述承载板(1)内腔的两侧均设有电机(8),所述电机(8)的输出端设有转板(7),所述转板(7)表面的顶部设有第二移动杆(6),所述转板(7)的顶部通过第二转轴(9)与第二移动杆(6)转动,所述转板(7)背面的底部设有第一移动杆(3),所述转板(7)背面的底部与第一移动杆(3)的连接处通过第二转轴(9)活动连接,所述第一移动杆(3)和第二移动杆(6)呈交叉设置,所述第二移动杆(6)远离转板(7)的一端设有推杆(5),所述推杆(5)的表面通过第一转轴(4)与第二移动杆(6)活动连接,所述第一移动杆(3)远离转板(7)的一端通过第一转轴(4)与推杆(5)活动连接,所述承载板(1)内腔的两侧均设有限位板(15),所述限位板(15)内腔的两侧均设有滑杆(16),且推杆(5)的表面位于限位板(15)的内腔,所述推杆(5)表面的两侧开设有与滑杆(16)相适配的滑槽(17),所述推杆(5)的底部贯穿并延伸至承载板(1)的底部,所述承载板(1)的底部设有固定板(13),所述承载板(1)的左侧设有把柄(2)。

2.根据权利要求1所述的一种烟草运输装置,其特征在于:所述承载板(1)底部的两侧均设有支柱(11),且支柱(11)的内腔活动连接有滑轮(12)。

3.根据权利要求1所述的一种烟草运输装置,其特征在于:两个所述电机(8)的形状大小一致,且两个电机(8)的底部与承载板(1)的连接处均通过底座(10)固定连接。

4.根据权利要求1所述的一种烟草运输装置,其特征在于:所述限位板(15)内腔的两侧与滑杆(16)的连接处均通过固定块(18)和固定螺栓(19)固定连接,且两个滑杆(16)关于限位板(15)呈中心对称。

5.根据权利要求1所述的一种烟草运输装置,其特征在于:所述固定板(13)顶部的两侧与推杆(5)的连接处均通过连接块(14)固定连接。
