专利号: 2017110926471
申请人: 浙江理工大学
专利类型:发明专利
专利状态:已下证
专利领域: 水利工程;基础;疏浚
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种用于既有受荷工程基桩检测结构措施的施工工艺,其特征在于包括如下步骤:

(1)开挖土体并在承台下方待检测的基桩周围架设临时钢梁平台;

架设临时钢梁平台时,在临近开挖面和基桩周边工程桩处,人工挖置沟槽并架设钢圈梁,钢圈梁紧箍待检测的基桩及工程桩,钢圈梁上方固定厚钢板;

(2)在临时钢梁平台与承台之间架设支撑,将待检测的基桩卸载并截断基桩;

(3)在基桩位置放置静载设备对基桩进行检测,检测完后对截断的基桩进行再恢复;

(4)回填。

2.根据权利要求1所述的一种用于既有受荷工程基桩检测结构措施的施工工艺,其特征在于临时钢梁平台与承台之间的支撑为自锁式千斤顶,自锁式千斤顶围绕待检测基桩呈对称布置,每台自锁式千斤顶顶部设置压力传感器,初始预顶荷载设置为5MPa。

3.根据权利要求1所述的一种用于既有受荷工程基桩检测结构措施的施工工艺,其特征在于截断基桩时,在承台底部与临时钢梁平台部预留20-30cm桩身,凿除基桩中部混凝土并平整处理,露出基桩内部纵筋,并截断。

4.根据权利要求3所述的一种用于既有受荷工程基桩检测结构措施的施工工艺,其特征在于静载设备放置于临时钢梁平台部的预留桩身上,并在预留桩身上放置竖向位移计,静载设备的顶部设置压力传感器。

5.根据权利要求1所述的一种用于既有受荷工程基桩检测结构措施的施工工艺,其特征在于静载设备为静载试验液压千斤顶,检测时,静载试验液压千斤顶第一级预顶荷载为基桩原有试验极限承载力的1/10,第一级预顶载荷后,释放并移除基桩周边的支撑,进行慢速维持静载荷试验。

6.根据权利要求5所述的一种用于既有受荷工程基桩检测结构措施的施工工艺,其特征在于检测时边加载边绘制竖向荷载Q与基桩顶部沉降s的再加载关系曲线,结合基桩服役前的初始Q-s曲线,确定两类曲线的交汇点,即为当前既有受荷基桩在截断前的工作状态,判别上述工作状态与基桩的竖向承载力特征值的关系,当加载达到1.2倍竖向承载力特征值时终止加载,并维持静载试验液压千斤顶的当前工作状态。

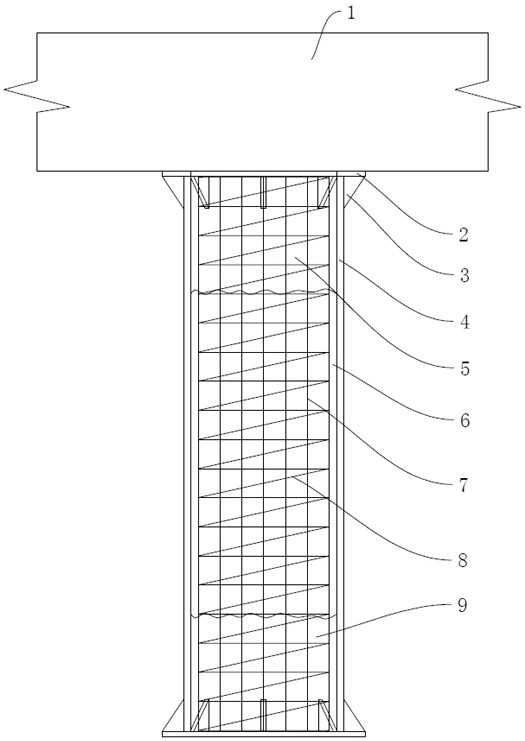

7.根据权利要求1所述的一种用于既有受荷工程基桩检测结构措施的施工工艺,其特征在于检测结束后保留静载设备,在基桩截断范围设置加密箍筋,将预留外露的纵筋焊接形成钢筋笼,搭接长度为35倍的纵筋直径,将静载设备与上述钢筋笼整体导管灌注高强度混凝土,并掺入高强度混凝土质量比为0.01%的膨胀剂。

8.根据权利要求7所述的一种用于既有受荷工程基桩检测结构措施的施工工艺,其特征在于基桩在承台底部和临时钢梁平台区间段外设钢管,并整体焊接,钢管上部和下部分别采用厚环板和加劲板加固。

9.根据权利要求8所述的一种用于既有受荷工程基桩检测结构措施的施工工艺,其特征在于待后浇筑的混凝土达到强度要求后,拆除临时钢梁平台,采用砂或素土分层夯实回填至原有承台底部。
