1.一种复合生物陶瓷材料,其特征在于,该复合生物陶瓷材料组分为Ca2ZnSi2O7–CaSiO3,是一种可控降解锌黄长石/硅酸钙复合生物陶瓷材料。
2.一种如权利要求1所述复合生物陶瓷材料的制备方法,其特征在于,包括以下步骤:步骤1),制备硅酸钙、锌黄长石粉体材料;
步骤2),将步骤1)制备得到的粉体按一定质量比例混料、压块获得坯料,放入马弗炉煅烧、保温,烧结完毕,随炉冷却,得到锌黄长石/硅酸钙复合生物陶瓷材料。
3.如权利要求2所述复合生物陶瓷材料的制备方法,其特征在于,步骤1)利用沉淀法和溶胶凝胶法分别精确制备均一性硅酸钙和锌黄长石材料,经球磨、筛分后得到粉体。
4.如权利要求2或3所述复合生物陶瓷材料的制备方法,其特征在于,硅酸钙粉体制备方法如下:配置等浓度Ca(NO3)2·4H2O和NaSiO3·9H2O两种溶液,将NaSiO3·9H2O溶液逐滴缓慢加入到Ca(NO3)2·4H2O溶液中,使用搅拌器持续搅拌,直到两溶液等摩尔反应完毕,反应生成白色絮状沉淀物用去离子水、无水乙醇反复洗涤抽滤,放入干燥箱干燥,于马弗炉中
700℃煅烧,经研磨、筛分得到硅酸钙粉体。
5.如权利要求2或3所述复合生物陶瓷材料的制备方法,其特征在于,锌黄长石粉体制备方法如下:以正硅酸乙酯、四水硝酸钙、六水硝酸锌为硅源、钙源及锌源,按摩尔比2:2:1称量,制备时依次加入水、正硅酸乙酯、硝酸,磁力搅拌一小时再加入六水硝酸锌和四水硝酸钙,待原料完全溶解后于室温下放至凝胶化,随后凝胶在60℃恒温水浴中老化3天,凝胶粉体研磨后在120℃烘箱内烘干,随后在900℃下进行烧结2h,研磨、筛分得到锌黄长石粉体。
6.如权利要求2所述复合生物陶瓷材料的制备方法,其特征在于,硅酸钙和锌黄长石粉体粒径为38–76μm。
7.如权利要求2所述复合生物陶瓷材料的制备方法,其特征在于,硅酸钙与锌黄长石粉体放入行星式球磨机中混料均匀,于200MPa压力下冷等静压成型,保压1min,获得坯料。
8.根据权利要求2所述复合陶瓷材料的制备方法,其特征在于,坯料烧结温度为900℃-1200℃,升温速率为3-10℃/min,烧结时间1-4h。

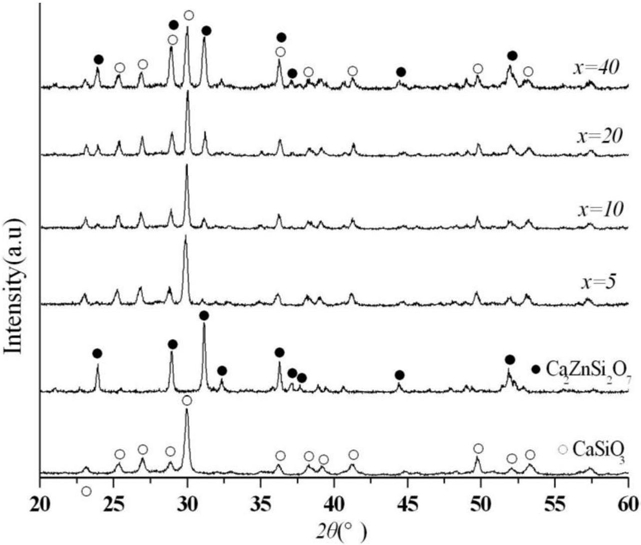

9.如权利要求2所述复合陶瓷材料的制备方法,其特征在于,锌黄长石质量百分比为5–
40wt.%。
