专利号: 2017110643222
申请人: 江苏华淼电子科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 照明
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

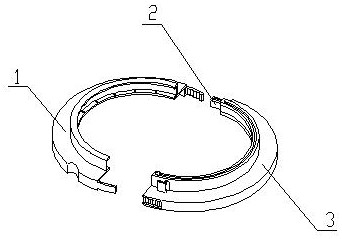

1.一种桥梁景观灯具安装装置,其特征是:由主体固定装置和辅助固定装置组成,主体固定装置由半圆卡环、主半圆固定板、滑动块、锁紧片、防滑垫、卡环滑动槽、滑动块滑槽、卡环固定板、锁紧块、固定台和紧固槽组成,卡环固定板置于主半圆固定板内侧,主半圆固定板的两端分别开有紧固槽,所述主半圆固定板上开有灯座固定槽,所述卡环固定板为中空半圆环结构,所述卡环固定板内侧开有卡环滑动槽,所述卡环固定板上开有滑动块滑槽,固定台置于卡环固定板外侧,锁紧块置于固定台上,半圆卡环置于卡环固定板中空区域内,所述半圆卡环边缘置有密封条,滑动块置于半圆卡环一端上,且置于滑动块滑槽一端内,锁紧片置于半圆卡环另一端上,且和锁紧块相对应,辅助固定装置由辅半圆固定板、卡环连接板、固定凸起、卡环固定槽、灯座支撑槽、紧固片、线缆槽和灯座固定槽组成,卡环连接板置于辅半圆固定板上,所述卡环连接板内侧置有橡胶垫,所述灯座固定槽槽壁上置有多个半球形凸起,所述辅半圆固定板外侧开有线缆槽,所述卡环连接板上开有卡环固定槽,多个固定凸起等距置于辅半圆固定板上,且分别置于卡环固定槽内,两个紧固片分别置于辅半圆固定板的两端,且分别和两个紧固槽相对应。

2.根据权利要求1所述的一种桥梁景观灯具安装装置,其特征在于所述滑动块滑槽为半圆形。

3.根据权利要求1所述的一种桥梁景观灯具安装装置,其特征在于所述多个半球形凸起呈H型分布。

4.根据权利要求1或3所述的一种桥梁景观灯具安装装置,其特征在于所述半球形凸起由内而外依次为磁性材料层和橡胶层。

5.根据权利要求1所述的一种桥梁景观灯具安装装置,其特征在于所述多个固定凸起呈矩阵分布。

6.根据权利要求1或5所述的一种桥梁景观灯具安装装置,其特征在于所述固定凸起为圆台形状。

7.根据权利要求6所述的一种桥梁景观灯具安装装置,其特征在于所述固定凸起由橡胶材料制成。

8.根据权利要求1所述的一种桥梁景观灯具安装装置,其特征在于所述卡环固定板和半圆卡环内侧分别置有橡胶垫。

9.一种利用权利要求1-8中任一项所述的桥梁景观灯具安装装置的桥梁景观灯安装方法,其特征包括以下步骤:

1)首先将卡环固定板卡套在其中一个半圆环形灯具底部,然后沿着滑动块滑槽滑动滑动块,滑动块沿着滑动块滑槽一端向另一端滑动,并且带动半圆卡环从卡环滑动槽内滑出;

2)当滑动块滑到滑动块滑槽另一端时,半圆卡环和卡环固定板形成一个闭合整圆,然后将锁紧片卡紧在锁紧块上,进行连接固定;

3)将卡环固定槽卡在半圆卡环上,并且使两个紧固片分别卡进对应的紧固槽内,使主半圆固定板和辅半圆固定板进行连接固定;

4)将固定好的半圆环形灯具安装固定在桥梁立柱上的适当位置;

5)再将对应的另一个半圆环形灯具放入半圆卡环和卡环固定板形成的闭合整圆内,并且使底部放进灯座固定槽内,进行支托,然后也安装固定在桥梁立柱上;

6)依照上述步骤,采用本发明对另一个半圆形灯具顶部进行固定;

7)采用两个本发明配合使用,分别对景观灯底端和顶端进行最终的固定连接,安装完毕。
