1.聚丙烯酰胺-丙烯酸-VDT物理交联高强度水凝胶的制备方法，其特征在于，具体步骤如下：

1)将VDT溶于二甲基亚砜中，在室温下搅拌溶解；

2)室温下将丙烯酸、丙烯酰胺、过硫酸铵溶于二甲基亚砜中配制成混合溶液；

3)将步骤2)中的混合溶液与步骤1)中的VDT溶液在0℃的冰水浴下混合搅拌均匀，加入四甲基乙二胺得到丙烯酰胺、丙烯酸、VDT的混合溶液；

4)将步骤3)中得到的混合溶液注入内附聚酯膜的玻璃模具中，置于热水浴环境下，通过热引发聚合反应使丙烯酰胺，丙烯酸和VDT聚合成为三元共聚物，并通过氢键交联得到柔性的预成型凝胶；

5)将步骤4)得到的预成型凝胶浸泡在九水硝酸铁的水溶液中，使预成型凝胶在三价铁离子溶液中离子配位交联，得到过饱和凝胶；

6)将步骤5)得到的过饱和凝胶浸泡到去离子水溶液中，由水脱去水凝胶中残存的未反应的单体以及二甲基亚砜溶剂，同时除去过量的铁离子，得到聚丙烯酰胺-丙烯酸-VDT物理交联高强度水凝胶。

2.如权利要求1所述的聚丙烯酰胺-丙烯酸-VDT物理交联高强度水凝胶的制备方法，其特征在于，步骤3)中，VDT的量占VDT、丙烯酸、丙烯酰胺三者总量的0.85wt％～3.50wt％。

3.如权利要求1所述的聚丙烯酰胺-丙烯酸-VDT物理交联高强度水凝胶的制备方法，其特征在于，步骤2)中，丙烯酰胺与丙烯酸的摩尔比为1:0.15。

4.如权利要求1所述的聚丙烯酰胺-丙烯酸-VDT物理交联高强度水凝胶的制备方法，其特征在于，步骤3)得到的丙烯酰胺-丙烯酸-VDT混合溶液中，丙烯酰胺含量为5.0～7.0mol/L，过硫酸铵的含量为0.0035～0.0050mol/L，四甲基乙二胺含量为0.000032～0.00004mol/L。

5.如权利要求1所述的聚丙烯酰胺-丙烯酸-VDT物理交联高强度水凝胶的制备方法，其特征在于，步骤4)中，热水浴温度为40～50℃，反应时间10～12小时。

6.如权利要求1所述的聚丙烯酰胺-丙烯酸-VDT物理交联高强度水凝胶的制备方法，其特征在于，步骤5)中，九水硝酸铁水溶液中硝酸铁含量为0.02～0.08mol/L。

7.如权利要求1所述的聚丙烯酰胺-丙烯酸-VDT物理交联高强度水凝胶的制备方法，其特征在于，步骤5)中，所述预成型凝胶在铁离子溶液中的浸泡时长为3～5小时。

8.如权利要求1所述的聚丙烯酰胺-丙烯酸-VDT物理交联高强度水凝胶的制备方法，其特征在于，步骤6)中，浸泡去离子水的时长为72小时，每12小时换水一次。

9.一种聚丙烯酰胺-丙烯酸-VDT物理交联高强度水凝胶，其特征在于，采用权利要求1-

8任一项所述的方法制备得到。

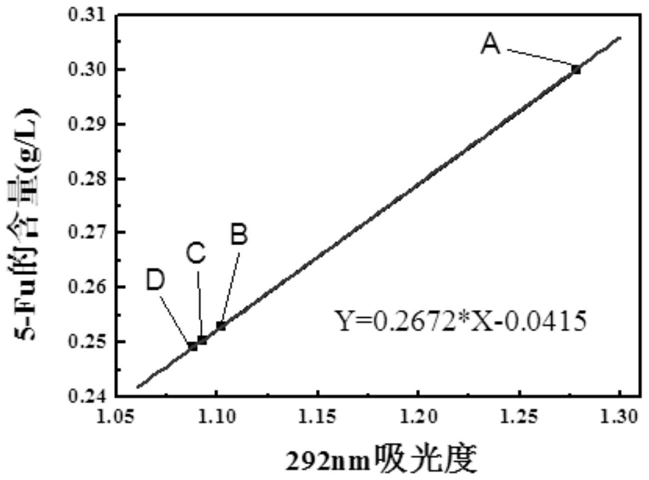

10.根据权利要求9所述的聚丙烯酰胺-丙烯酸-VDT物理交联高强度水凝胶的应用，其特征在于，利用所述水凝胶含有的二氨基三嗪官能团选择性地吸附具有可产生强氢键的结构的目标物。
