专利号: 2017110370102
申请人: 曲阜师范大学
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.检索正弦相位调制激光干涉数字信号波形拐点位置的方法,其特征在于,所述方法包括如下步骤:(1)先归一化正弦相位调制激光干涉数字信号波形;

(2)用间断点检索方案确定正弦相位调制激光干涉数字信号波形拐点位置,把检索到的拐点存为数组P;

(3)用相邻零点间距检索方案确定正弦相位调制激光干涉数字信号波形拐点位置,把检索到的拐点位置存为数组Q;

(4)去除步骤(3)检索到的错误拐点位置,得到数组Q’;

(5)在步骤(4)的基础上,去除步骤(3)检索到的和(2)检索到的重复拐点,得到数组Q”;

(6)数组P合并数组Q”,得到数组T,确定正确拐点位置。

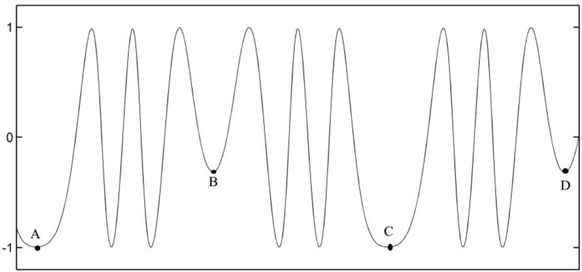

2.根据权利要求1所述的检索正弦相位调制激光干涉数字信号波形拐点位置的方法,其特征在于,所述归一化正弦相位调制激光干涉数字信号波形拐点处于宽的干涉条纹内,干涉条纹较宽时,拐点的绝对值较大,通过步骤(2)进行检索存在漏检的情况,当拐点的绝对值较小,通过步骤(3)进行检索存在错检的情况。

3.根据权利要求1所述的检索正弦相位调制激光干涉数字信号波形拐点位置的方法,其特征在于,所述步骤(2)中先对归一化正弦相位调制激光干涉数字信号波形作初步变换,得到初步变换波形后,再用间断点检索方案确定正弦相位调制激光干涉数字信号波形拐点位置。

4.根据权利要求3所述的检索正弦相位调制激光干涉数字信号波形拐点位置的方法,其特征在于,所述得到初步变换波形的变换方法如下:(2-1)当归一化正弦相位调制激光干涉数字信号波形曲线的斜率小于零时,归一化正弦相位调制激光干涉数字信号波形的反余弦取值在[0~π]范围内,计算相应的正弦值,得到的正弦值在[0~1]范围内;

(2-2)当归一化正弦相位调制激光干涉数字信号波形曲线的斜率大于零时,归一化正弦相位调制激光干涉数字信号波形的反余弦取值在[π~0]范围内,对此范围取负值,使其处于区间[-π~0]内,计算相应的正弦值,则对应的正弦值在[0~-1]范围内。

5.根据权利要求3所述的检索正弦相位调制激光干涉数字信号波形拐点位置的方法,其特征在于,所述得到初步变换波形后,在波形连续的位置,相邻两点数值之差较小,但是在间断点处,相邻两点数值之差的绝对值较大。

6.根据权利要求5所述的检索正弦相位调制激光干涉数字信号波形拐点位置的方法,其特征在于,设定一个阈值t,阈值t在0—2内取值,把初步变换信号波形中相邻两点的差值与该阈值进行比较;

如果差值小于阈值t,则认为该位置不是间断点位置;

如果差值大于阈值t,则认为该位置是间断点位置;

把检索到的拐点存为数组P,数组元素设为Pn,其中n的最大值为检索到的拐点个数。

7.根据权利要求6所述的检索正弦相位调制激光干涉数字信号波形拐点位置的方法,其特征在于,所述如果两个间断点差值小于阈值t,则间断点位置检索会失败。

8.根据权利要求3所述的检索正弦相位调制激光干涉数字信号波形拐点位置的方法,其特征在于,所述步骤(3)中,相邻零点间距检索方案包括如下步骤:(3-1)先把归一化正弦相位调制激光干涉信号波形中零轴相交点的位置检索到,并存为数组;

(3-2)然后计算相邻两零点距离,以相邻的零点a、b、c、d为例,如果b、c两点间的距离l1分别大于a、b两点距离l0,及c、d两点距离l2,则b、c两点的中点位置为干涉信号波形拐点位置;

(3-3)把检索到的拐点位置存为数组Q,数组元素设为Qm,其中m的最大值为检索到的拐点位置与错误点位置个数。

9.根据权利要求1所述的检索正弦相位调制激光干涉数字信号波形拐点位置的方法,其特征在于,所述步骤(4)中去除步骤(3)检索到的错误拐点位置包括如下步骤:(4-1)把间断点检索方案中检索到的相邻两个拐点位置之间的距离定义为L,设定距离阈值,距离阈值在0—0.5L范围内;

(4-2)对于步骤(2)检索到的某一个拐点Pn,步骤(3)检索到的每一个点Qm到Pn的距离如果小于距离阈值,则删除Qm;

(4-3)经过以上检索,可去除数组Q中的错误检索点,将剩余的点记作数组Q’。

10.根据权利要求1所述的检索正弦相位调制激光干涉数字信号波形拐点位置的方法,其特征在于,所述步骤(5)中把数组P与Q中都包含的拐点位置定义为重复检索点,去除步骤(3)检索到的和(2)检索到的重复拐点,得到数组Q”,把数组P与Q”合并,得到的新数组记作T,则数组T包含正弦相位调制激光干涉信号波形的所有拐点位置。
