专利号: 2017110328054
申请人: 周稣稣
专利类型:发明专利
专利状态:已下证
专利领域: 锁;钥匙;门窗零件;保险箱
更新日期:2025-06-06
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种可自配的钥匙,包括沿左右延伸的钥匙体(30),其特征在于:钥匙体(30)内设有容纳腔(31),容纳腔(31)的上腔壁上设有通槽,容纳腔(31)内设有若干直径不一的从左至右依次布设的球状的密钥体(4)。

2.根据权利要求1所述的一种可自配的钥匙,其特征在于:容纳腔(31)内设有由具有弹性的柔性材料制成的压紧器(40),压紧器(40)为以横向轴呈前后对称的构件,压紧器(40)的前后两侧均设有向横向轴伸出的并向下压住密钥体(4)的伸出翼(41),所述伸出翼(41)将密钥体(4)压在容纳腔(31)的底面上。

3.根据权利要求1所述的一种可自配的钥匙,其特征在于:容纳腔(31)的左侧还设有对码弹簧(6),对码弹簧(6)将所有的密钥体(4)推向右侧,容纳腔(31)内设有供密钥体(4)左右移动的活动空间,容纳腔(31)的右侧壁上设有解码孔(7)。

4.根据权利要求3所述的一种可自配的钥匙,其特征在于:容纳腔(31)的右侧设有中介板(8),中介板(8)的形状大小与容纳腔(31)的截面适配,使得中介板(8)封堵住容纳腔(31)且可在容纳腔(31)左右活动。

5.根据权利要求3所述的一种可自配的钥匙,其特征在于:至少有一个密钥体(4)的左侧或右侧设有伪码体(5)。

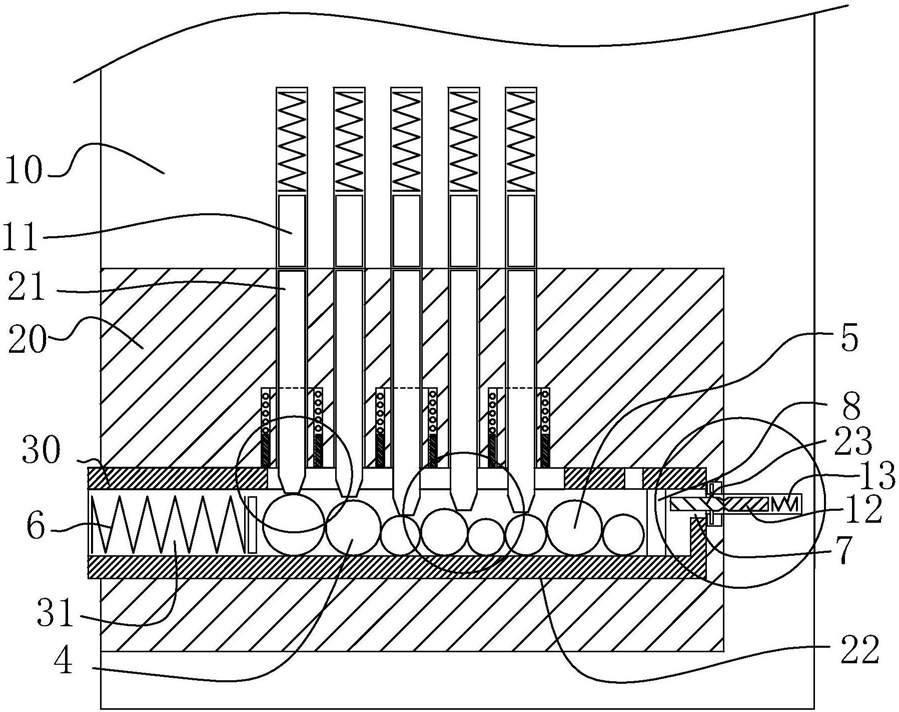

6.一种使用如权利要求1至5中任意一项所述的可自配的钥匙的锁,包括锁体,锁体包括锁本体(10)、可在锁本体(10)内转动的锁芯(20)、锁本体(10)内设有可上下活动的本体弹子(11),锁芯(20)内设有可上下活动的芯弹子(21),芯弹子(21)与密钥体(4)的位置相匹配,使得芯弹子(21)与密钥体(4)可一对一相互抵接,芯弹子(21)与本体弹子(11)一一对应抵接,本体弹子(11)设在锁本体(10)的上弹子孔内,芯弹子(21)设在锁芯(20)的下弹子孔内,锁芯(20)内设有钥匙孔(22),其特征在于:锁本体(10)设有锁孔,锁芯(20)设在锁孔内,锁芯(20)从左侧插入锁孔并与锁孔的右立壁抵接,钥匙孔(22)的开口在左侧,钥匙孔(22)的右立壁上设有匹配杆(23),匹配杆(23)的左端正对解码孔(7)并将密钥体(4)向左推动,使得钥匙体(30)与钥匙孔(22)的右立壁抵接时,匹配杆(23)推动密钥体(4)整体向左移动,让密钥体(4)所处的位置合适,实现锁本体(10)和锁芯(20)处于解锁状态。

7.根据权利要求6所述的锁,其特征在于:至少有一个芯弹子(21)外套设有防撞套(9),防撞套(9)设在锁芯(20)内,防撞套(9)的上端与锁芯(20)之间设有弹簧,使得在锁定状态下,芯弹子(21)的下端面位于防撞套(9)内。

8.一种使用如权利要求3至5中任意一项所述的可自配的钥匙的锁,包括锁体,锁体包括锁本体(10)、可在锁本体(10)内转动的锁芯(20)、锁本体(10)内设有可上下活动的本体弹子(11),锁芯(20)内设有可上下活动的芯弹子(21),芯弹子(21)与密钥体(4)的位置相匹配,使得芯弹子(21)与密钥体(4)可一对一相互抵接,芯弹子(21)与本体弹子(11)一一对应抵接,本体弹子(11)设在锁本体(10)的上弹子孔内,芯弹子(21)设在锁芯(20)的下弹子孔内,锁芯(20)内设有钥匙孔(22),其特征在于:锁本体(10)设有锁孔,锁芯(20)设在锁孔内,锁芯(20)从左侧插入锁孔并与锁孔的右立壁抵接,钥匙孔(22)的开口在左侧,钥匙孔(22)的右立壁上设有匹配孔,匹配孔内设有可左右活动的匹配杆(23),锁本体(10)上设有可左右活动的且左端可伸入匹配孔内的调整杆(12),调整杆(12)的轴线与锁芯(20)的轴线错位设置,调整杆(12)与匹配杆(23)相互抵接,调整杆(12)和/或匹配杆(23)上设有解锁面,所述解锁面为调整杆(12)和匹配杆(23)的抵接面或与调整杆(12)和匹配杆(23)的抵接面紧邻的斜面或弧面,解锁面与锁芯(20)连接会让调整杆(12)向右移动,从而让调整杆(12)离开匹配孔,令锁芯(20)可在锁本体(10)内转动,解锁面的右侧设有锁定面,调整杆(12)与锁本体(10)之间设有密钥弹簧(13),使得密钥弹簧(13)可控制匹配杆(23)向左移动,从而让锁定面位于匹配孔的右侧孔口上,令锁本体(10)和锁芯(20)实现锁定,匹配杆(23)的左端正对解码孔(7),且对码弹簧(6)和密钥弹簧(13)的弹力系数相匹配,使得密钥弹簧(13)的弹力作用于密钥体(4)从而令将密钥体(4)整体向左移动,进而让密钥体(4)所处的位置合适,实现锁本体(10)和锁芯(20)处于解锁状态,且解锁面位于匹配孔的右侧孔口上。

9.根据权利要求8所述的锁,其特征在于:至少有一个芯弹子(21)外套设有防撞套(9),防撞套(9)设在锁芯(20)内,防撞套(9)的上端与锁芯(20)之间设有弹簧,使得在锁定状态下,芯弹子(21)的下端面位于防撞套(9)内。

10.根据权利要求8所述的锁,其特征在于:匹配杆(23)的右端可向右移动离开匹配孔,从而进入调整杆(12)所在的孔内。
