专利号: 2017109692514
申请人: 新昌县寅聚科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 家具;家庭用的物品或设备;咖啡磨;香料磨;一般吸尘器
更新日期:2024-05-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

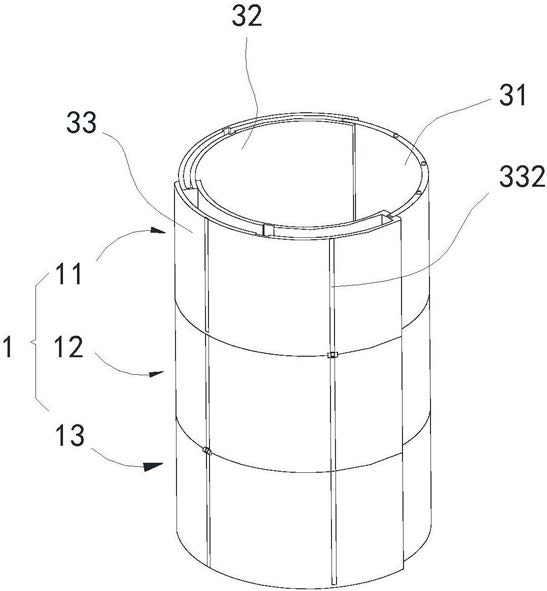

1.一种可折叠多功能杯,所述多功能杯包括杯体(1)和杯底(2),所述杯底(2)设置在所述杯体(1)的底部,其特征在于,所述杯体(1)包括至少两层杯壁(11、12、13),位于上层的杯壁与位于下层的杯壁铰接在一起;

每一层杯壁(11、12、13)至少包括两片杯片(31、32、33),在杯片回缩时,位于外层的杯片上具有收容空间,位于内层的杯片可以回缩至所述收容空间中,在杯片展开时,位于最内层的杯片沿顺时针或是逆时针方向移动使得所有的杯片合围构成所述杯壁(11、12、13);

所述杯壁(11、12、13)中位于最下层的杯壁与所述杯底(2)连接,所述杯底(2)包括数量与所述杯片(31、32、33)相等的回旋密封底板(21、22、23),每一回旋密封底板分别与位于最下层杯壁的一杯片连接,与所述杯片相对应的回旋密封底板上具有收容空间,在杯片回缩时,所述杯片带动与其对应的回旋密封底板回缩至底板上的收容空间中;

所述最内层的杯片具有磁性;

所述杯片中位于最外层杯片的封闭一端设置有密封槽(331),所述密封槽(331)中设置有密封磁条(3),在所述杯片展开时,最内层的杯片的前端位于所述密封槽(331)中且与所述密封磁条(3)接触;

所述最内层的杯片的顶部设置有凸起部(311);

所述最内层杯片以外的其他杯片上设置有前端以及上下两端开口的半封闭空间(324、

335),所述半封闭空间(324、335)为杯片的收容空间;

所述半封闭空间(324、335)的两侧壁部设置有活动槽(322、333)以及与所述活动槽(322、333)相连通的装配槽(321、334),所述杯片上设置有与所述活动槽(322、333)和装配槽(321、334)相配合的凸块(312、323);

所述每一最外层的杯片外表面上设置有磁片(4);

所述位于上层的杯壁与位于下层的杯壁通过铰链铰接在一起,所述铰链设置在所述最外层的杯片上;

所述杯体(1)由下层的杯壁(13)、中层的杯壁(12)和上层的杯壁(11)依次叠加构成,所述上层的杯壁(11)与中层的杯壁(12)铰接,所述中层的杯壁(12)与所述下层的杯壁(13)铰接;

所述每一最外层的杯片上设置有两片磁片(4),所述两片磁片(4)将所述最外层的杯片外弧面分隔成弧度相等的三个弧面段,所述上层的杯壁(11)与中层的杯壁(12)的铰接位置位于中层的杯壁(12)上的其中一磁片(4)的上端,所述中层的杯壁(12)与所述下层的杯壁(13)的铰接位置位于中层的杯壁(12)上的另一磁片(4)的下端。
