1.一种以富磷生物质制备选择性吸附材料的方法，其特征在于，首先利用戊二醛溶液交联固定富磷生物质的胶原蛋白，然后再利用柠檬酸洗脱富磷生物质中与胶原蛋白相结合的XO4n-构型分子，以此制得针对XO4n-分子构型的选择性吸附材料。

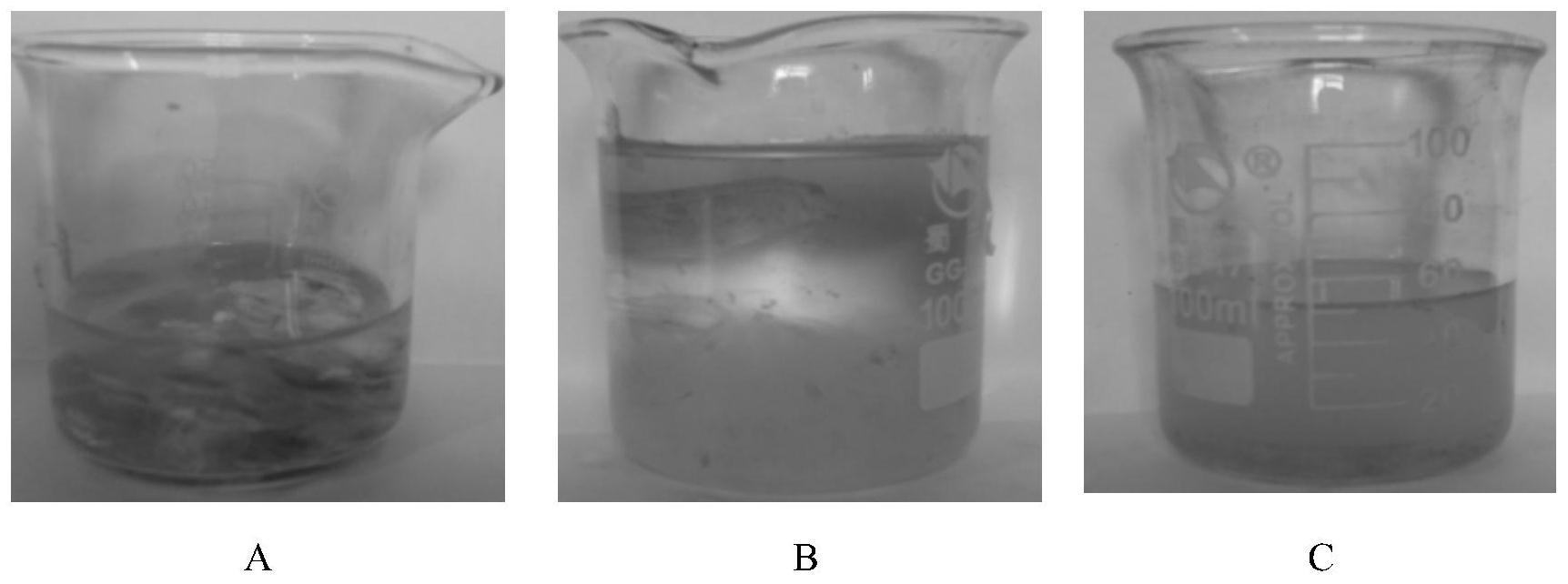

2.如权利要求1所述的制备方法，其特征在于，制备步骤如下：①、取清洗干净的富磷生物质放入容器中，然后取适量戊二醛溶液加入其中，戊二醛溶液的加入量至少是以完全浸没富磷生物质为准；

②、室温下浸泡，然后弃去上清液，用水清洗固体；

③、向固体中加入柠檬酸，再加入适量水，室温下搅拌浸泡；

④、弃去上清液，水洗残渣，烘干即得选择性吸附材料。

3.如权利要求2所述的制备方法，其特征在于，所述富磷生物质选自鱼类鳞片，需冲洗鱼类鳞片至无血水。

4.如权利要求2所述的制备方法，其特征在于，所述富磷生物质选自动物骨头，首先将其粉碎，然后冲洗动物骨头粉末至无血水。

5.如权利要求2所述的制备方法，其特征在于，步骤①中戊二醛溶液的体积百分比为

5％-15％。

6.如权利要求2所述的制备方法，其特征在于，步骤②中浸泡时间和步骤③中搅拌浸泡时间均为5-15小时。

7.如权利要求2所述的制备方法，其特征在于，步骤③中固体与柠檬酸的质量比为1：

0.8-1.2。

8.如权利要求2所述的制备方法，其特征在于，步骤④中烘干温度为70-80℃。
