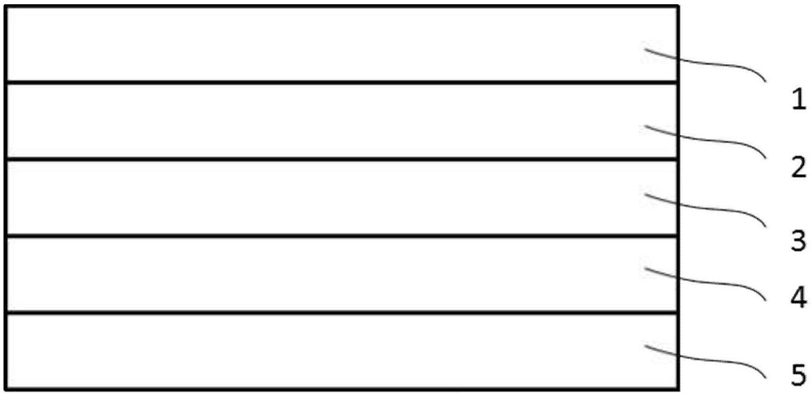

1.一种笔记本电脑，所述笔记本电脑包括中央处理单元、存储器、液晶显示器以及笔记本电脑外壳，其特征在于：所述笔记本电脑外壳从外到内依次由第一碳纤维复合材料层、第一金镀层、铝合金层、第二金镀层以及第二碳纤维复合材料层组成，其中，所述第一碳纤维复合材料层的厚度大于所述第二碳纤维复合材料层的厚度，所述第二金镀层的厚度小于所述第一金镀层的厚度，所述第一碳纤维复合材料层的厚度为1-3mm，所述铝合金层的厚度为

0.2-0.3mm。

2.一种笔记本电脑外壳，其特征在于：所述笔记本电脑外壳从外到内依次由第一碳纤维复合材料层、第一金镀层、铝合金层、第二金镀层以及第二碳纤维复合材料层组成，其中，所述第一碳纤维复合材料层的厚度大于所述第二碳纤维复合材料层的厚度，所述第二金镀层的厚度小于所述第一金镀层的厚度，所述第一碳纤维复合材料层的厚度为1-3mm，所述铝合金层的厚度为0.2-0.3mm。

3.根据权利要求2所述的笔记本电脑外壳，其特征在于：所述第一碳纤维复合材料层的厚度是所述第二碳纤维复合材料层的厚度的2-5倍。

4.根据权利要求2所述的笔记本电脑外壳，其特征在于：所述第二金镀层的厚度是所述第一金镀层的厚度的0.4-0.5倍。

5.根据权利要求2所述的笔记本电脑外壳，其特征在于：所述第二金镀层的厚度为10-

20nm。

6.根据权利要求2所述的笔记本电脑外壳，其特征在于：所述第二碳纤维复合材料层的厚度为0.2-1mm。

7.根据权利要求2所述的笔记本电脑外壳，其特征在于：所述第一金镀层的厚度为20-

50nm。

8.根据权利要求2-7之一所述的笔记本电脑外壳的制造方法，其特征在于：所述制造方法包括如下步骤：提供所述铝合金层；

利用磁控溅射法，在所述铝合金层的表面镀敷所述第一金镀层和第二金镀层；

制作所述第一碳纤维复合材料层与所述第二碳纤维复合材料层：将多层碳纤维织物铺放入真空袋，随后对所述真空袋抽真空，同时向所述真空袋内灌注环氧树脂，得到碳纤维复合材料预浸料，其中，所述多层碳纤维织物包括第一碳纤维织物、第二碳纤维织物、第三碳纤维织物、第四碳纤维织物、第五碳纤维织物、第六碳纤维织物以及第七碳纤维织物，所述第一碳纤维织物与第二碳纤维织物之间的夹角为90°，所述第二碳纤维织物与所述第三碳纤维织物之间的夹角为60°，所述第三碳纤维织物与第四碳纤维织物之间的夹角为30°，所述第四碳纤维织物与所述第五碳纤维织物之间的夹角为30°，所述第五碳纤维织物与所述第六碳纤维织物之间的夹角为60°，所述第六碳纤维织物与所述第七碳纤维织物的夹角为

90°；

热压成型：将镀敷有金镀层的铝合金层放置于两层所述碳纤维复合材料预浸料之间，得到层状结构，随后将所述层状结构整体置于热压机内，对热压机进行抽真空，在真空条件下，对所述层状结构进行热压，热压温度为200-400℃，热压压力为30-50MPa，热压时间为

60-120s。
