专利号: 2017109270279
申请人: 温州大学
专利类型:发明专利
专利状态:已下证
专利领域: 教育;密码术;显示;广告;印鉴
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

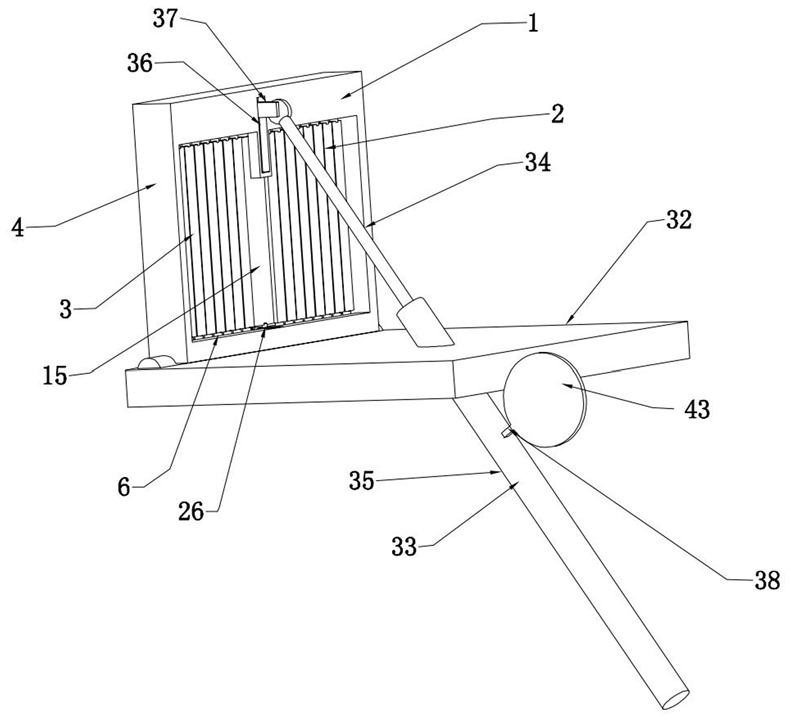

1.一种抗风广告牌,其特征在于:包括框架(1)和主板(2),该主板(2)由若干个页片(3)并排设置组成,所述页片(3)与框架(1)铰接,所述框架(1)为矩形框架(1),该矩形框架(1)包括边框(4),所述对称的边框(4)上均设置有限位槽(5),所述页片(3)两端固定连接转动轴(6),所述框架(1)设置有通过风力驱动页片(3)转动的转向驱动组件(7);

所述转向驱动组件(7)包括齿轮(8)、齿条组件(9)以及滑动块(10),若干个所述页片(3)的转动轴(6)均固定有齿轮(8),该齿轮(8)与转动轴(6)同轴心设置,所述边框(4)设置有与页片(3)排列方向垂直的第一滑槽(11),所述滑动块(10)限位滑动在第一滑槽(11)内,所述第一滑槽(11)在滑动块(10)滑移方向上的两端设置有与滑动块(10)相互抵触的弹性件(14),所述齿条组件(9)与若干个齿轮(8)相互啮合,所述滑动块(10)设置有与齿条组件(9)相连接的牵引杆组件(48),该牵引杆组件(48)一端与齿条组件(9)铰接,该牵引杆组件(48)另一端与滑动块(10)铰接,所述滑动块(10)延伸有第一受风片(15),该第一受风片(15)的受风面与主板(2)平行,在滑动块(10)位于第一滑槽(11)中间位置时,若干个页片(3)保持与主板(2)平面呈平行状态,在滑动块(10)位于第一滑槽(11)的两端时,若干个页片(3)转动到与主板(2)平面呈垂直状态形成疏风通道。

2.根据权利要求1所述的一种抗风广告牌,其特征在于:所述齿条组件(9)包括设置在若干个齿轮(8)排列方向两侧的前齿条(12)和后齿条(13),所述牵引杆组件(48)包括第一牵引杆(22)和第二牵引杆(23),所述第一牵引杆(22)一端与前齿条(12)铰接,该第一牵引杆(22)的另一端与滑动块(10)远离前齿条(12)端铰接,所述第二牵引杆(23)一端与后齿条(13)铰接,该第二牵引杆(23)的另一端与滑动块(10)远离后齿条(13)一端铰接。

3.根据权利要求2所述的一种抗风广告牌,其特征在于:所述第一滑槽(11)设置在边框(4)对应主板(2)中线位置上,该第一滑槽(11)将限位槽(5)分隔为A区(16)和B区(17),所述前齿条(12)包括第一齿条(18)和第二齿条(19),所述后齿条(13)包括第三齿条(20)和第四齿条(21),所述第一齿条(18)和第三齿条(20)限位在A区(16)与设置在A区(16)内的若干个齿轮(8)相互啮合,所述第二齿条(19)和第四齿条(21)限位在B区(17)与设置在B区(17)内的若干个齿轮(8)相互啮合。

4.根据权利要求3所述的一种抗风广告牌,其特征在于:所述限位槽(5)的侧壁设置有供齿条组件(9)限位滑移的轨道(24),所述齿条组件(9)背向齿轮(8)一侧设置有第一滚珠(25),该第一滚珠(25)与轨道(24)相抵触。

5.根据权利要求1或2或3或4所述的一种抗风广告牌,其特征在于:所述第一受风片(15)与页片(3)并排设置,该第一受风片(15)与若干个页片(3)共同组成主板(2),所述第一受风片(15)与边框(4)滑动连接,该第一受风片(15)与滑动块(10)固定连接。

6.根据权利要求5所述的一种抗风广告牌,其特征在于:所述第一滑槽(11)的数量为两个,两个所述第一滑槽(11)设置有限位槽(5)的两个边框(4)上,所述第一受风片(15)两端延伸有连接轴(26),该连接轴(26)均固定滑动块(10),所述第一滑槽(11)侧壁设置有弹性凸球(27),所述滑动块(10)靠近第一滑槽(11)侧壁侧设置有导向槽(28),该导向槽(28)为沿滑动方向设置的条形槽,所述弹性凸球(27)与导向槽(28)相互抵触,所述条形槽的中间位置向内呈弧面凹陷有定位槽(29)。

7.根据权利要求6所述的一种抗风广告牌,其特征在于:若干个所述齿轮(8)下端均设置有第二转动轴(30),所述第二转动轴(30)设置在齿轮(8)的轴心,所述第二转动轴(30)一端套接有轴承(31),所述齿轮(8)通过第二转动轴(30)与限位槽(5)转动连接。

8.根据权利要求1或2或3或4或6或7所述的一种抗风广告牌,其特征在于:还包括有安装底架(32)和支撑斜杆(33),该支撑斜杆(33)为伸缩结构,该支撑斜杆(33)包括伸缩杆(34)和套杆(35),该伸缩杆(34)在套杆(35)伸缩滑移,所述框架(1)底端与安装底架(32)铰接,所述框架(1)上端朝向主板(2)反面侧设置有供伸缩杆(34)滑移第二滑槽(36),该第二滑槽(36)设置有支撑块(37),该支撑块(37)在第二滑槽(36)内滑动,所述伸缩杆(34)与支撑块(37)铰接,在伸缩杆(34)伸缩时带动框架(1)向伸缩杆(34)侧翻转,同时支撑块(37)沿第二滑槽(36)滑移,所述伸缩杆(34)与套杆(35)之间设置有锁定装置(38)。

9.根据权利要求8所述的一种抗风广告牌,其特征在于:所述锁定装置(38)包括插杆(39),所述套杆(35)上开有穿插插杆(39)的活动槽(40),所述插杆(39)在铰接在活动槽(40)内,所述插杆(39)设置有第三转动轴(41),该插杆(39)通过第三转动轴(41)与活动槽(40)的侧壁转动连接,所述第三转动轴(41)轴心与套杆(35)轴心相平行,所述伸缩杆(34)外周壁上设置有插槽(42),所述插杆(39)一端插接插槽(42),所述插槽(42)设置有供插杆(39)转动的转动空间,所述插杆(39)的背向插槽(42)一端设置有与主板(2)相垂直的第二受风片(43),在第二受风片(43)受到预定风力时,带动插杆(39)转动脱离插槽(42),伸缩杆(34)向套杆(35)内滑移。

10.根据权利要求9所述的一种抗风广告牌,其特征在于:所述插槽(42)与插杆(39)的抵触面为下底面(44),所述插槽(42)在伸缩杆(34)轴向上对应下底面(44)包括有上底面(45),所述上底面(45)和下底面(44)均设置有与插杆(39)转动方向一致的弧形槽(46),所述插杆(39)对应上底面(45)与下底面(44)均设置有与弧形槽(46)相互抵触第二滚珠(47)。
