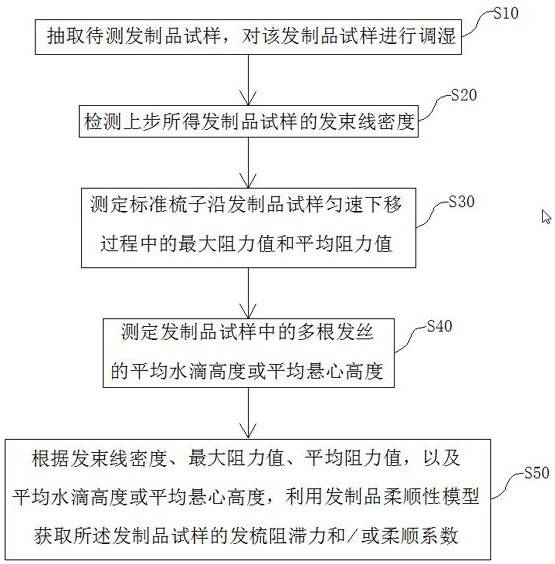

1.一种基于测力法的发制品柔顺性检测方法，其特征在于，包括以下步骤：（1）抽取待测发制品试样，对所述发制品试样进行调湿；

（2）检测上步所得发制品试样的发束线密度；

（3）测定梳子沿所述发制品试样匀速下移过程中的最大阻力值和平均阻力值；

（4）测定所述发制品试样中的多根发丝的平均水滴高度或平均悬心高度；

（5）根据所述发束线密度、最大阻力值、平均阻力值，以及平均水滴高度或平均悬心高度，利用发制品柔顺性模型获取所述发制品试样的发梳阻滞力和/或柔顺系数。

2.根据权利要求1所述的基于测力法的发制品柔顺性检测方法，其特征在于，在所述步骤（5）中，所述发制品柔顺性模型包括最大发梳阻滞力模型和/或最小柔顺系数模型，所述最大发梳阻滞力模型为：其中， 为最大发梳阻滞力， 为所述最大阻力值， 为所述发束线密度；

所述最小柔顺系数模型为：

其中， 为最小柔顺系数，h为所述平均水滴高度或平均悬心高度。

3.根据权利要求2所述的基于测力法的发制品柔顺性检测方法，其特征在于，在所述步骤（5）中，所述发制品柔顺性模型包括平均发梳阻滞力模型和/或平均柔顺系数模型，所述平均发梳阻滞力模型为：其中， 为平均发梳阻滞力， 为所述平均阻力值；

所述平均柔顺系数模型为：

其中，C为平均柔顺系数。

4.根据权利要求1所述的基于测力法的发制品柔顺性检测方法，其特征在于，在所述步骤（1）中，对所述发制品试样进行调湿的环境按照GB/T 6529规定的标准大气环境。

5.根据权利要求1所述的基于测力法的发制品柔顺性检测方法，其特征在于，在所述步骤（1）中，在待测发制品中抽取若干组一定质量的检测试样作为所述待测发制品试样。

6.根据权利要求1所述的基于测力法的发制品柔顺性检测方法，其特征在于，在所述步骤（2）中，获取待测发制品试样的发束线密度的方法如下：a.将所述步骤（1）所得的发制品试样整理成一端整齐且整体平直的发束；

b.测定所述发束的主体长度L；

c.用天平称量获取所述发束的质量G；

d.求取所述发束线密度。

7.根据权利要求1所述的基于测力法的发制品柔顺性检测方法，其特征在于，所述步骤（3）具体包括：a.将所述步骤（2）所得发制品试样整理成一端整齐、另一端自然下垂且整体顺直的发束；

b.将标准梳子插入所述发束并沿所述发束匀速下降，记录所述标准梳子在下降过程中受到的平均测试阻力值和最大测试阻力值；

c.进行至少3次所述标准梳子沿所述发束匀速下降的测试，记录每一次所述标准梳子沿所述发束匀速下降受到的所述平均测试阻力值和最大测试阻力值；

d.对每一次测试获取的所述平均测试阻力值求取平均值作为所述平均阻力值，并对每一次测试获取的所述最大测试阻力值求取平均值作为所述最大阻力值。

8.根据权利要求1所述的基于测力法的发制品柔顺性检测方法，其特征在于，所述步骤（4）具体包括：a.从所述步骤（3）所得的发制品试样中随机抽取一定数量的发丝，对每一根所述发丝定长间距的两端做记号；

b.分别取所得发丝，将做记号的两端交叉固定，使定长间距部分弯曲呈水滴状或悬心状，静置一定时间后测量其水滴高度或悬心高度，即发丝交叉点至发丝弯曲部最低点之间的距离；

c.取平均值作为平均水滴高度或平均悬心高度。

9.根据权利要求1所述的基于测力法的发制品柔顺性检测方法，其特征在于，所述梳子为表面光滑、不产生静电的钢质、牛角质或木质梳子。
