专利号: 2017109113776
申请人: 利辛县雨若信息科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 一般车辆
更新日期:2025-07-02
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

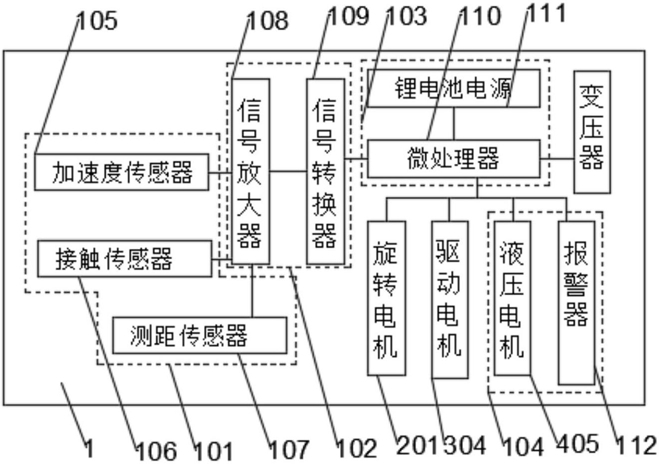

1.一种汽车防误踩油门控制装置,其特征在于:包括控制系统(1)、踏板保护装置(2)和减速装置(3),所述控制系统(1)包括信号采集单元(101)、信号处理单元(102)、控制单元(103)和执行单元(104),所述控制单元(103)包括微处理器(110)和锂电池电源(111),所述执行单元(104)包括报警器(112)和回弹装置(4),所述踏板保护装置(2)包括保护板(202)、限位槽板(203)和伸缩杆(204),所述保护板(202)和伸缩杆(204)一端连接在一起,所述伸缩杆(204)另一端和限位槽板(203)底端均连接有固定座(205),所述固定座(205)和汽车底板固定在一起,所述伸缩杆(204)通过伸缩电机(201)进行控制,所述减速装置(3)包括电动推杆(301)和限位板(302),所述限位板(302)分别设置在制动踏板(303)两侧,所述电动推杆(301)和限位板(302)连接在一起,所述电动推杆(301)通过驱动电机(304)驱动,所述回弹装置(4)包括液压杆(401)、固定筒(402)和回弹杆(403),所述液压杆(401)顶端和固定筒(402)底端连接在一起,所述回弹杆(402)和油门踏板之间通过安装座(404)连接在一起,所述液压杆(401)通过液压电机(405)控制,所述固定筒(402)内壁内部和回弹杆(403)内壁内部均设置有电磁铁板(406)。

2.根据权利要求1所述的一种汽车防误踩油门控制装置,其特征在于:所述信号采集单元(101)包括加速度传感器(105)、接触传感器(106)和测距传感器(107),所述信号处理单元(102)包括信号放大器(108)和信号转换器(109)。

3.根据权利要求1所述的一种汽车防误踩油门控制装置,其特征在于:所述报警器(112)采用声光报警器,且所述报警器(112)安装在方向盘上。

4.根据权利要求1所述的一种汽车防误踩油门控制装置,其特征在于:所述伸缩电机(201)、驱动电机(304)、液压电机(405)均通过驱动电路和微处理器(110)输出控制端电性连接。

5.根据权利要求1所述的一种汽车防误踩油门控制装置,其特征在于:所述保护板(202)表面设置有一层表面螺纹结构的橡胶垫(5)。

6.根据权利要求1所述的一种汽车防误踩油门控制装置,其特征在于:所述电磁铁板(406)通过汽车电瓶供电,所述微处理器(110)通过变压器改变输入电压对电磁铁板(406)进行供电。

7.根据权利要求1所述的一种汽车防误踩油门控制装置,其特征在于:所述固定筒(402)内部为空心结构,所述回弹杆(403)套接在固定筒(402)内部并在固定筒(402)内部滑动。

8.根据权利要求2所述的一种汽车防误踩油门控制装置,其特征在于:所述加速度传感器(105)设置在汽车表面进行加速度测量,所述接触传感器(106)设置在方向盘上,所述测距传感器(107)设置在车头检测前方障碍物的距离。
