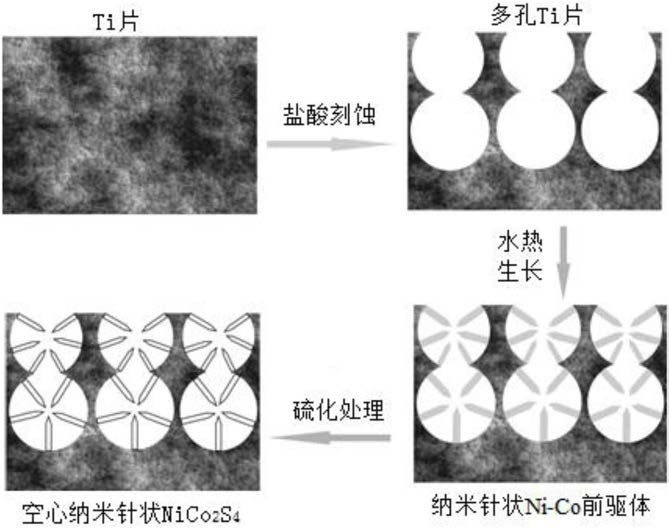

1.多孔Ti负载空心针状NiCo2S4对电极的制备方法，其特征在于，具体按照以下步骤实施：步骤1，制备多孔Ti基底；

步骤2，将步骤1得到的多孔Ti基底经过水热反应制备多孔Ti基底负载纳米针状Ni-Co前驱体；

步骤3，将步骤2得到的多孔Ti基底负载纳米针状Ni-Co前驱体经过硫化处理制备多孔Ti基底负载空心纳米针状NiCo2S4对电极。

2.根据权利要求1所述的多孔Ti负载空心针状NiCo2S4对电极的制备方法，其特征在于，所述步骤1具体按照以下步骤实施：步骤1.1，采用去离子水将质量浓度为36％的浓盐酸稀释至质量浓度为20％～30％；

步骤1.2，在室温下，将清洗干净的Ti片放入经步骤1.1稀释后的盐酸中，反应42h～

54h；

步骤1.3，取出经步骤1.2处理的Ti片，采用去离子水对其进行清洗，直到清洗液PH值为

7时，停止清洗；

步骤1.4，将经步骤1.3清洗过的Ti片放入温度为60℃的干燥箱中干燥12h，得到多孔Ti基底。

3.根据权利要求2所述的多孔Ti负载空心针状NiCo2S4对电极的制备方法，其特征在于，所述Ti片采用厚度为0.3mm～0.6mm，纯度大于99％的TA1。

4.根据权利要求1所述的多孔Ti负载空心针状NiCo2S4对电极的制备方法，其特征在于，所述步骤2具体按照以下步骤实施：步骤2.1，在40ml去离子水中加入Ni盐、Co盐和尿素，搅拌均匀，得到混合溶液，所述混合溶液中Ni盐、Co盐和尿素的浓度依次为0.025mmol/ml～0.125mmol/ml，0.05mmol/ml～

0.25mmol/ml和0.075mmol/ml～0.75mmol/ml；

步骤2.2，将步骤2.1得到的混合溶液倒入内衬为聚四氟乙烯的水热反应釜中，并将步骤1得到的多孔Ti基底正面倾斜向下放入水热反应釜中后进行密封，将密封后的水热反应釜放入温度为100℃～160℃的鼓风干燥箱中进行水热反应6h～12h；

步骤2.3，将经步骤2.2反应后的水热反应釜进行冷却，待温度降至常温后，取出多孔Ti基底，采用去离子水清洗3～5次后，将其放入温度为60℃的真空干燥箱中干燥12h，得到多孔Ti基底负载纳米针状Ni-Co前驱体。

5.根据权利要求4所述的多孔Ti负载空心针状NiCo2S4对电极的制备方法，其特征在于，在步骤2.1中，所述Ni盐为硝酸镍、氯化镍或硫酸镍。

6.根据权利要求4所述的多孔Ti负载空心针状NiCo2S4对电极的制备方法，其特征在于，在步骤2.1中，所述Co盐为硝酸钴、氯化钴或硫酸钴。

7.根据权利要求4所述的多孔Ti负载空心针状NiCo2S4对电极的制备方法，其特征在于，在步骤2.1中，所述混合溶液中Ni2+、Co2+与尿素的摩尔浓度比为1:2:6。

8.根据权利要求1所述的多孔Ti负载空心针状NiCo2S4对电极的制备方法，其特征在于，所述步骤3具体按照以下步骤实施：步骤3.1，配制40ml浓度为30mmol/L～100mmol/L的硫化钠水溶液，搅拌均匀；

步骤3.2，将步骤3.1得到的硫化钠水溶液倒入内衬为聚四氟乙烯的水热反应釜中，并将经步骤2得到的多孔Ti基底负载纳米针状Ni-Co前驱体放入水热反应釜中后进行密封，将密封后的水热反应釜放入温度为80℃～120℃的鼓风干燥箱中进行离子交换反应8h～12h，得到多孔Ti基底负载空心纳米针状NiCo2S4；

步骤3.3，将步骤3.2反应后的水热反应釜进行冷却，待温度至常温后，取出多孔Ti基底负载空心纳米针状NiCo2S4，采用去离子水清洗3～5次后，将其放入温度为60℃的真空干燥箱中干燥12h；

步骤3.4，将经步骤3.3处理的多孔Ti基底负载空心纳米针状NiCo2S4放入惰性气氛的管式炉中，在温度300℃～400℃条件下退火30min～60min，得到多孔Ti基底负载空心纳米针状NiCo2S4对电极。
