1.一种纳米纤维素/滤纸复合过滤膜材料的制备方法，其特征在于，步骤如下：

1)应用TEMPO氧化结合机械处理法从纤维素原料制备纳米纤维素；

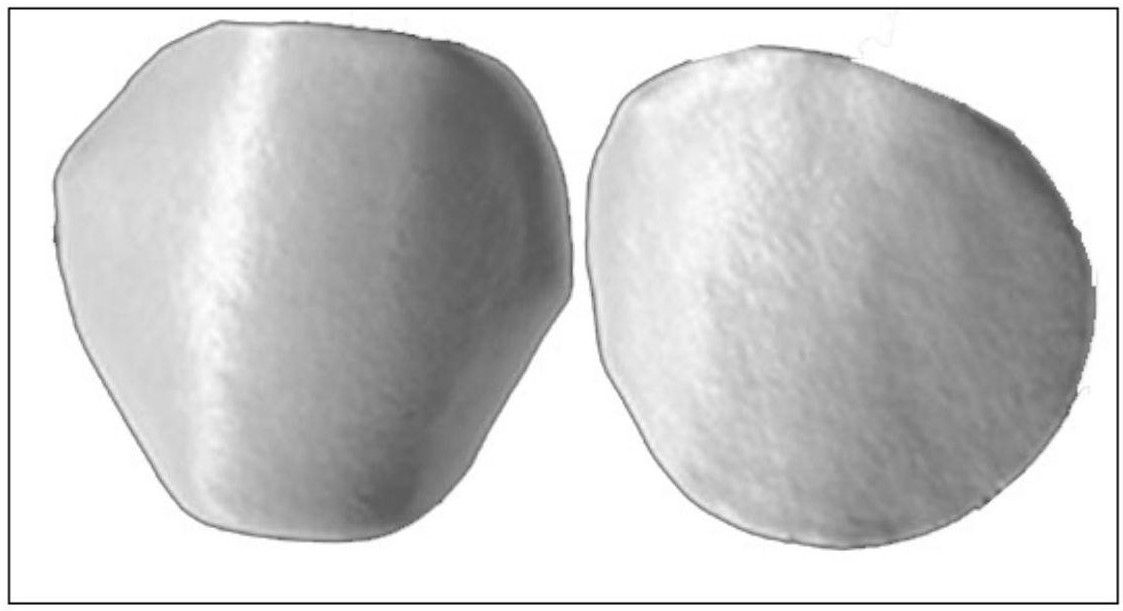

2)用真空抽滤法将纳米纤维素和基材滤纸进行层级复合，制备出纳米纤维素/滤纸层级复合过滤膜材料；

或，采用抄纸工艺，将纳米纤维素和滤纸浆嵌入式复合，制备出纳米纤维素/滤纸浆嵌入复合过滤膜材料。

2.根据权利要求1所述的纳米纤维素/滤纸复合过滤膜材料的制备方法，其特征在于，纤维素原料为阔叶材漂白木浆、针叶材漂白木浆、漂白草浆、漂白竹浆。

3.根据权利要求1所述的纳米纤维素/滤纸复合过滤膜材料的制备方法，其特征在于，步骤2)中，真空抽滤法中，纳米纤维素的添加量为0.05～0.3％；抄纸工艺中，纳米纤维素的添加量为15～20％。

4.根据权利要求1所述的纳米纤维素/滤纸复合过滤膜材料的制备方法，其特征在于，步骤2)中，需对湿态层级复合过滤膜材料进行干燥处理或先用溶剂置换后室温风干干燥处理。

5.根据权利要求4所述的纳米纤维素/滤纸复合过滤膜材料的制备方法，其特征在于，溶剂置换为水-乙醇-丙酮置换、水-乙醇-丙酮-正己烷置换、水-甲醇-叔丁醇置换。

6.根据权利要求1所述的纳米纤维素/滤纸复合过滤膜材料的制备方法，其特征在于，步骤2)中，干燥处理为风干干燥、真空干燥、冷冻干燥。

7.根据权利要求1所述的纳米纤维素/滤纸复合过滤膜材料的制备方法，其特征在于，步骤2)中，采用抄纸工艺时，在纳米分散液中加入氯化铝，纳米纤维素与入氯化铝的比例为

3:1～10。

8.根据权利要求1所述的纳米纤维素/滤纸复合过滤膜材料的制备方法，其特征在于，步骤2)中，采用抄纸工艺时，抄片定量为50g/m2、65g/m2、80g/m2。

9.根据权利要求1所述的纳米纤维素/滤纸复合过滤膜材料的制备方法，其特征在于，步骤2)中，制备出的纳米纤维素/滤纸层级复合过滤膜材料，纯水通量达1441L/m2/h，对牛血清白蛋白的超滤截留率达97％。

10.根据权利要求1所述的纳米纤维素/滤纸复合过滤膜材料的制备方法，其特征在于，步骤2)中，制备的制备出纳米纤维素/滤纸浆嵌入复合过滤膜材料，纯水通量达9248L/m2/h，对碳酸钙微滤的截留率达76％。
