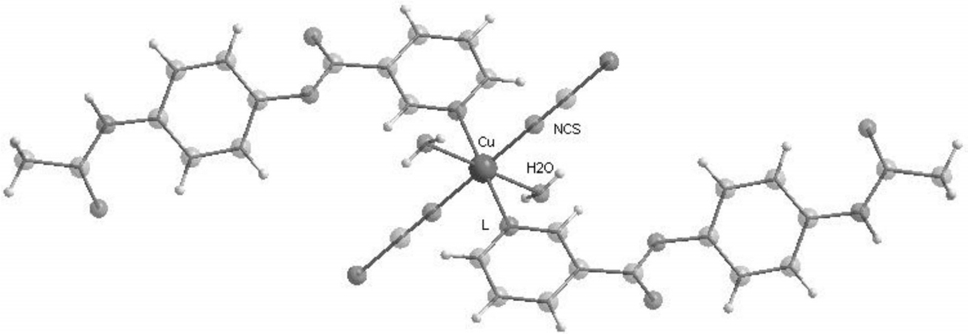

1.一种烟酸对乙酰氨基苯酯铜配位聚合物，其特征在于，该铜配位聚合物的分子式为(CuL2(NCS)2(H2O)2)n(Ⅰ)，其中L为烟酸对乙酰氨基苯酯，即尼古丁酸4-乙酰氨基苯酯，所述的烟酸对乙酰氨基苯酯铜配位聚合物外观为深绿色块状，属于单斜晶系，空间群为C2/c，晶胞参数为 α＝90.00°，β＝91.26(3)°，γ＝90.00°， 所述的铜配位聚合物，配位中心离子Cu(Ⅱ)离子是六配位，分别与2个烟酸对乙酰氨基苯酯的吡啶环上的氮原子、2个水分子的氧和2个硫氰酸的氮原子配位，形成零维结构；然后通过分子间氢键形成三维结构。

2.一种烟酸对乙酰氨基苯酯铜配位聚合物，其特征在于，该铜配位聚合物的分子式为[CuL2(NCS)2]n(Ⅱ)，其中L为烟酸对乙酰氨基苯酯，即尼古丁酸4-乙酰氨基苯酯，所述的烟酸对乙酰氨基苯酯铜配位聚合物外观为浅绿色块状，属于三斜晶系，空间群为P-1，金属中心离子为Cu(Ⅱ)离子，晶胞参数为 α＝67.91(3)°，β＝84.68(3)°，γ＝67.88(3)°， 所述的铜配位聚合物，该聚合物每个基元中包含1/2个金属铜(Ⅱ)离子，一个烟酸对乙酰氨基苯酯分子和一个硫氰酸根离子；中心金属Cu(Ⅱ)离子是六配位化合物，分别与来自四个配体L的两个氮原子N1，N1#1和两个氧原子O3#2，O3#3，两个硫氰酸根离子的两个氮原子N3，N3#1；金属Cu(Ⅱ)离子通过四个配体即吡啶环上氮原子N1和乙酰基上的氧原子O3首尾相连形成一维链状结构；相邻的一维链通过C-H/Π和C–H···O氢键弱作用形成的二位层结构，最后，通过芳环堆积形成三维超分子结构。

3.一种如权利要求1～2任一项所述的烟酸对乙酰氨基苯酯铜配位聚合物的制备方法，包括以下步骤：①称取烟酸对乙酰氨基苯酯溶解于乙醇中，制备成烟酸对乙酰氨基苯酯溶液；

②称取铜的可溶性盐溶解于去离子水中，制备成含铜离子的水溶液；

③称取硫氰化钾溶解于去离子水中中，制备含硫氰根离子的水溶液；

④将步骤②和③得到的溶液在缓慢搅拌下进行混合，制备成含硫氰根离子和铜离子的水溶液；

⑤将步骤④得到的混合溶液在搅拌下与步骤①制得的烟酸对乙酰氨基苯酯溶液混合，得到绿色澄清透明溶液，室温下静置，待自然挥发后，得到目标产物为深绿块状晶体(Ⅰ)和浅绿块状晶体(Ⅱ)。

4.根据权利要求3所述的烟酸对乙酰氨基苯酯铜配位聚合物的制备方法，其特征在于，所述的烟酸对乙酰氨基苯酯、铜的可溶性盐、硫氰化钾的摩尔比为2︰1︰2。

5.根据权利要求3所述的烟酸对乙酰氨基苯酯铜配位聚合物的制备方法，其特征在于，所述的铜的可溶性盐包括硝酸铜、硫酸铜、氯化铜。
