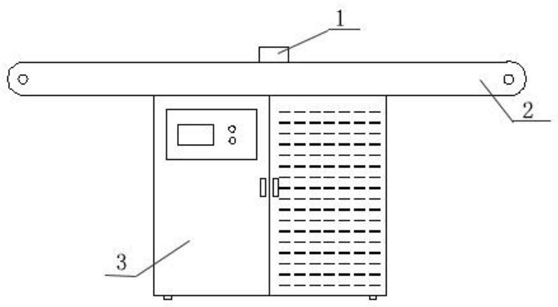

1.一种可变波长UV-LED光固化装置，其特征在于，包括控制柜(3)、传送带(2)和可变波长UV-LED光源(1)，可变波长UV-LED光源(1)位于传送带(2)上方，控制柜(3)用于控制传送带(2)传动和可变波长UV-LED光源(1)波长变化，控制柜(3)内设置有电源开关、液晶显示器和制冷系统；可变波长UV-LED光源(1)波长变化波段为365nm、385nm、395nm、365nm-385nm、

385nm-395nm、365nm-395nm。

2.根据权利要求1所述的一种可变波长UV-LED光固化装置，其特征在于，所述可变波长UV-LED光源(1)包括外壳(101)、散热板(102)、可变波长UV-LED灯板(103)和透光板(104)，外壳(101)内部开设有凹槽，外壳(101)凹槽内壁侧面分别设置有上端槽(10102)和下端槽(10203)，上端槽(10102)用于安装散热板(102)，下端槽(10203)用于安装透光板(104)，可变波长UV-LED灯板(103)安装在散热板(102)下表面。

3.根据权利要求2所述的一种可变波长UV-LED光固化装置，其特征在于，所述散热板(102)下表面设置有铝基板(12001)，可变波长UV-LED灯板(103)安装在铝基板(12001)上。

4.根据权利要求2所述的一种可变波长UV-LED光固化装置，其特征在于，所述散热板(102)靠近外壳(101)凹槽两侧设置有挡板(10205)，散热板(102)上表面、挡板(10205)与外壳(101)顶面形成一个密封的冷却腔，一侧的挡板(10205)上设置有两个通孔，制冷系统生成的冷气分别通过两个通孔进入、排出。

5.根据权利要求4所述的一种可变波长UV-LED光固化装置，其特征在于，所述散热板(102)上表面沿长向设置有隔板(10202)，隔板(10202)将冷却腔分为进气腔和出气腔，挡板(10205)上的两个通孔分别位于隔板(10202)两侧，隔板(10202)远离所述通孔的另一端设置有开槽(1020201)。

6.根据权利要求5所述的一种可变波长UV-LED光固化装置，其特征在于，所述散热板(102)上表面安装有导流片(10203)，导流片(10203)与散热板(102)上表面呈倾角，且倾斜方向与冷气流动方向相反，导流片(10203)位于隔板(10202)两侧且逆向排列，导流片(10203)迎向冷空气的表面设置有若干凹槽(1020301)。

7.根据权利要求4所述的一种可变波长UV-LED光固化装置，其特征在于，所述该端盖与开有通孔的挡板(10205)在外壳(101)同侧，且端盖与挡板(10205)的通孔分别相通。

8.根据权利要求2所述的一种可变波长UV-LED光固化装置，其特征在于，所述外壳(101)两端设置有端盖，其中一个端盖开有两个通孔，分别用于通入和排出制冷系统生成的冷气流；端盖内侧设置有埋线管(10603)。

9.根据权利要求2所述的一种可变波长UV-LED光固化装置，其特征在于，所述外壳(101)内设置有温度传感器(10206)。

10.根据权利要求2-9任一项所述的一种可变波长UV-LED光固化装置，其特征在于，所述可变波长UV-LED灯板(103)采用发光波长为365nmLED灯珠(10301)、385nmLED灯珠(10302)和395nmLED灯珠(10303)集成而成，集成比例为2:1:1。
