专利号: 2017108556315
申请人: 宁波市晶杰国际物流有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 制冷或冷却;加热和制冷的联合系统;热泵系统;冰的制造或储存;气体的液化或固化
更新日期:2025-04-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

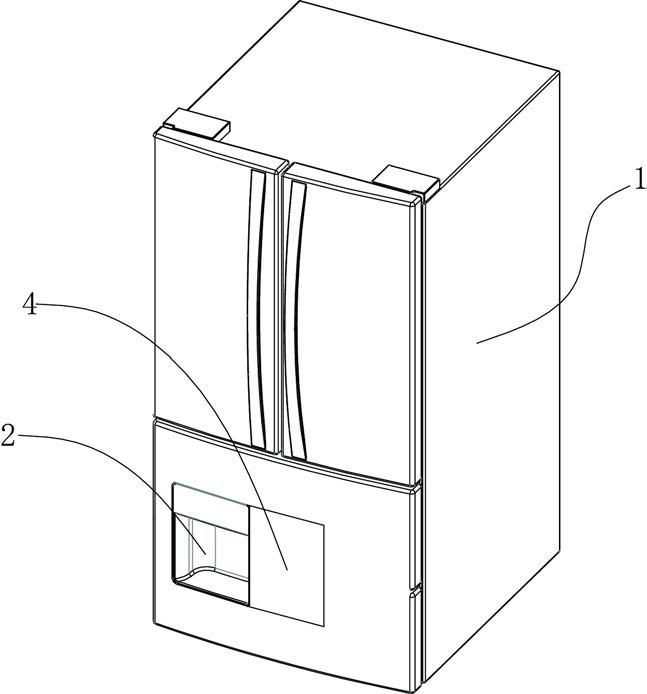

1.带有储物格的冰箱,包括冰箱主体(1),所述的冰箱主体(1)上设置有冷藏箱和冷冻箱,其特征在于,所述的冷冻箱上设置有滑槽,所述的滑槽内设置有储物格(2),所述的储物格(2)的一侧设置有可移动的挡板(4),所述的挡板(4)在滑槽内滑动,所述的储物格(2)包括顶块(22)和腔体(24),所述的顶块(22)包括上端面(21)和下端面(23),所述的上端面(21)与冷冻箱连通,所述的下端面(23)上设置有制冷机构(3),所述的滑槽的两侧设置有限位开关,所述的制冷机构(3)包括密封片(31),所述的密封片(31)轴向穿设有固定轴(32),所述的固定轴(32)与顶块(22)连接,固定轴(32)一侧呈现一Z字形柄杆(321),所述的柄杆(321)套设在驱动板(33)内,所述的驱动板(33)上均匀设置有等距的腰形孔,两个驱动板(33)由驱动机构控制,所述的驱动机构包括电机(35),电机(35)带动齿轮(36),齿轮(36)与齿条(37)啮合,齿条(37)与驱动板(33)为固定连接,所述的齿轮(36)与上下交错的两个齿条(37)啮合,齿轮(36)位于两个齿条(37)的中间,两个齿条(37)固定连接的两个驱动板(33)内的多个密封片(31)呈对称分布,所述的滑槽两侧的限位开关控制电机(35)的正转和反转。

2.根据权利要求1所述的带有储物格的冰箱,其特征在于,所述的顶块(22)的前端设置有温度显示器。

3.根据权利要求1所述的带有储物格的冰箱,其特征在于,所述的挡板(4)上设置有把手。

4.根据权利要求1所述的带有储物格的冰箱,其特征在于,所述的密封片(31)中间设置有通孔,一侧设置成平面,另一侧设有两个导向风的曲面缺口。
