专利号: 2017108514859
申请人: 惠安佳瑞汽车销售服务有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 电通信技术
更新日期:2023-12-03
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种按键结构,其特征在于,所述按键结构包括:按键帽、支架和底座;其中,所述支架位于所述按键帽和所述底座之间;

所述按键帽包括:第三触头,以及位于所述第三触头两侧的第一触头和第二触头;

所述支架包括:弯折结构,以及位于所述弯折结构两侧的第一板状结构和第二板状结构,所述弯折结构上开设有通孔;

所述第一板状结构上设有与所述第一触头配合的第一开关器件;所述第二板状结构上设有与所述第二触头配合的第二开关器件;

所述底座朝向所述支架方向的表面上设有第三开关器件,所述第三触头穿过所述弯折结构上的通孔与所述第三开关器件配合;

其中,所述弯折结构,用于在受到所述按键帽的压力作用发生弹性形变时,带动所述第一板状结构和所述第二板状结构向远离所述弯折结构方向移动。

2.根据权利要求1所述的按键结构,其特征在于,所述弯折结构为V型弯折结构,所述V型弯折结构包括第一斜面和第二斜面;

所述第一斜面一端与所述第二斜面一端相连,所述第一斜面另一端与所述第一板状结构一端相连,所述第二斜面另一端与所述第二板状结构一端相连。

3.根据权利要求2所述的按键结构,其特征在于,所述按键帽上开设有凹槽,所述V型弯折结构的顶端嵌入在所述凹槽中与所述按键帽接触。

4.根据权利要求1所述的按键结构,其特征在于,所述弯折结构,还用于在所述按键帽的中部区域被按压时,受到所述按键帽的压力作用发生弹性形变,使所述第三触头穿过所述弯折结构的通孔触动所述第三开关器件。

5.根据权利要求1所述的按键结构,其特征在于,所述按键帽的一端,用于在被按压时向靠近所述支架方向移动,使所述第一触头触动所述第一开关器件,或者,使所述第二触头触动所述第二开关器件;

所述弯折结构,还用于在所述按键帽的一端被按压时,支撑所述按键帽的另一端向背离所述支架方向移动。

6.根据权利要求1所述的按键结构,其特征在于,所述按键结构还包括第一定位部件和第二定位部件;所述第一定位部件和所述第二定位部件均固定在所述底座上;

在所述支架发生弹性形变时,所述第一定位部件用于限制所述第一板体结构的移动范围;所述第二定位部件用于限制所述第二板体结构的移动范围。

7.根据权利要求6所述的按键结构,其特征在于,所述支架上开设有第一通孔和第二通孔,所述第一定位部件穿过所述第一通孔固定在所述底座上,所述第二定位部件穿过所述第二通孔固定在所述底座上。

8.根据权利要求1所述的按键结构,其特征在于,所述第一触头与所述第一开关器件间隔第一距离,所述第二触头与所述第二开关器件间隔第二距离,所述第三触头与所述第三开关器件间隔第三距离,所述第三距离小于所述第一距离和第二距离。

9.根据权利要求8所述的按键结构,其特征在于,所述底座朝向所述支架方向上设有凸台,所述第三开关器件固定在所述凸台上。

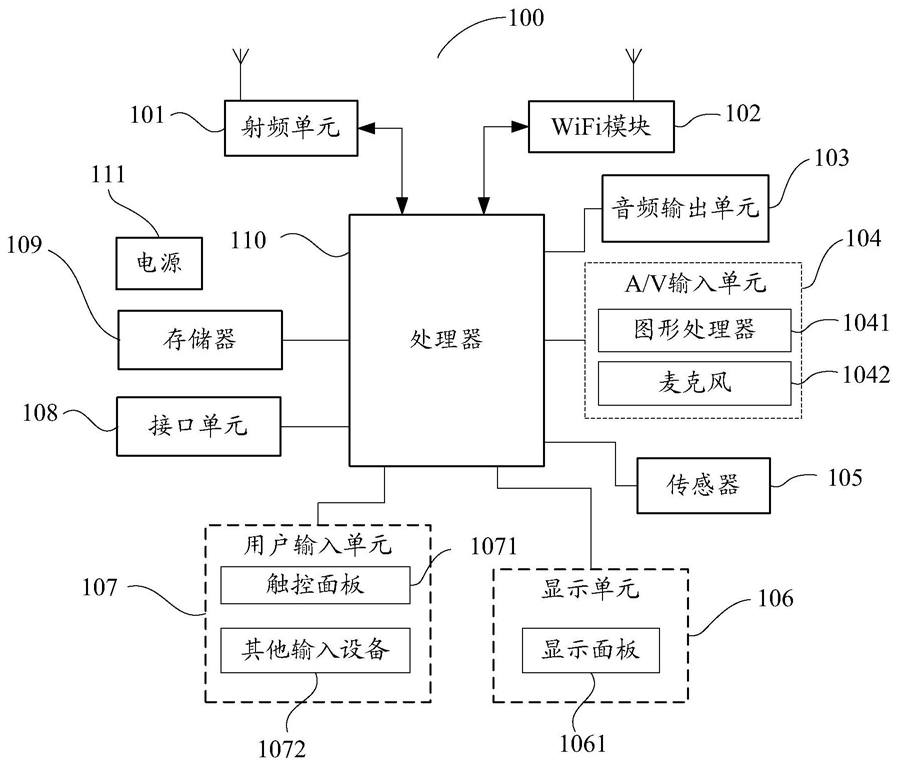

10.一种终端,其特征在于,所述终端包括权利要求1-9任一项所述的按键结构。
