专利号: 2017108508701
申请人: 重庆交通大学
专利类型:发明专利
专利状态:已下证
专利领域: 水利工程;基础;疏浚
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种利于排沙处理的河流取水方法,包括设置取水装置将水取入取水渠的步骤,以及在取水渠中进行沉沙的步骤,其特征在于,在取水渠末端设置末端冲沙闸门装置,在末端冲沙闸门装置靠内的位置向外旁通相连设置壅水渠道,使其取水时关闭末端冲沙闸门装置,依靠壅水渠道进行取水,取水完毕后关闭壅水渠道且打开末端冲沙闸门装置即可进行排沙,在取水渠中顺水流方向依次均匀间隔设置有多个闸门可向上打开的冲沙闸门装置,取水时打开冲沙闸门装置进行取水,取水完毕后排沙时依次顺水流方向将关闭的冲沙闸门装置打开,依靠冲沙闸门装置打开形成的水跃实现逐段冲沙,将沉沙排出取水渠;

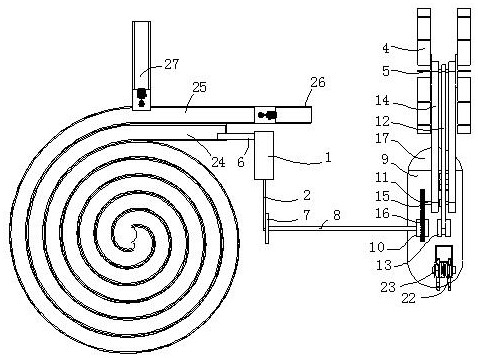

采用了以下的水力取水系统实现,所述水力取水系统包括取水渠,取水渠进口处设置有取水装置,所述取水渠包括并列设置为双螺旋通道的进水渠道和出水渠道,进水渠道外端为设置取水装置的取水渠进口,进水渠道内端于螺旋轴心处和出水渠道内端相通,出水渠道外端设置有排沙出水结构;排沙出水结构包括形成于出水渠道外端口的排沙端口,排沙端口靠内的出水渠道中设置有末端冲沙闸门装置,末端冲沙闸门装置靠内的出水渠道中向外旁通相连设置有壅水渠道,壅水渠道外端口为出水端口,壅水渠道和出水渠道相连的进口处设置有壅水闸门装置;

所述进水渠道和出水渠道中,顺水流方向依次均匀间隔设置有多个闸门可向上打开的冲沙闸门装置。

2.如权利要求1所述的利于排沙处理的河流取水方法,其特征在于,所述壅水闸门装置包括竖向设置的壅水闸门和与壅水闸门传动连接的壅水闸门升降控制装置,壅水闸门两侧可滑动地配合在设置于侧壁上的壅水闸槽内并能够在壅水闸门升降控制装置控制下实现升降,壅水闸槽具有向下延伸进入到壅水渠道底表面下方的地下部分,壅水闸槽地下部分高度大于或等于壅水闸门高度,壅水闸槽地下部分之间形成闸门容纳空间使得壅水闸门能够整体没于壅水渠道底表面下方。

3.如权利要求1所述的利于排沙处理的河流取水方法,其特征在于,取水装置包括一个取水腔体,取水腔体一端设置有位于取水渠进口上方的出水口,出水口处设置有控制单向向外出水的出水单向阀,取水腔体另一端内腔中设置有取水活塞,取水活塞外侧向外连接设置有推拉杆,取水活塞和出水单向阀之间的取水腔体上还向下连通设置有进水管,进水管下端浸没于取水河流内,进水管内设置有控制单向往取水腔体进水的进水单向阀;推拉杆外端通过传动机构和叶轮传动连接,叶轮安装在叶轮轴上且叶轮至少具有部分浸没于取水河流内并能够靠水流带动旋转,传动机构输入端和叶轮轴相连,输出端和推拉杆外端相连并能够带动推拉杆做推拉往复运动。

4.如权利要求3所述的利于排沙处理的河流取水方法,其特征在于,所述传动机构包括一个凸轮转盘,凸轮转盘轴心处和一个传动杆固定连接并能够靠传动杆带动旋转,凸轮转盘远离轴心位置和推拉杆外端铰接,推拉杆内端和取水活塞外侧面铰接设置,传动杆和叶轮轴传动连接并能够靠其带动旋转。

5.如权利要求4所述的利于排沙处理的河流取水方法,其特征在于,所述叶轮包括垂直固定在叶轮轴上的叶轮盘和沿叶轮盘径向垂直固定在叶轮盘上且沿周向均匀分布的若干叶片,叶轮轴沿垂直于水流方向设置,位于叶轮盘下方的叶片浸没于河流水面。

6.如权利要求4所述的利于排沙处理的河流取水方法,其特征在于,传动机构还包括一个设置于取水河流内的基台,基台上表面设置有传动杆安装座,传动杆远离凸轮转盘的一端可转动地安装在传动杆安装座内,基台上表面还设置有一个中间转轴,中间转轴和传动杆间隔平行设置,中间转轴可转动地垂直安装在一个竖向设置的支撑板上,支撑板后端可转动地安装在基台上的一个支撑板座上且其转动轴心线和传动杆轴心线一致,支撑板前端用于安装可转动的叶轮轴,叶轮轴上设置有皮带主动轮,中间转轴上安装有皮带被动轮并通过皮带和皮带主动轮传动连接,中间转轴上还固定安装有主动齿轮,主动齿轮和固定安装在传动杆上的被动齿轮啮合;基台上还设置有升降控制机构,升降控制机构输出端和支撑板相连并能够带动支撑板远离传动杆的前端实现升降运动。

7.如权利要求4所述的利于排沙处理的河流取水方法,其特征在于,所述叶轮为并列间隔设置的两个,两个叶轮之间的叶轮轴中部位置安装在支撑板上,支撑板两侧的叶轮轴上各安装有一个皮带主动轮,支撑板两侧的中间转轴上各安装有一个皮带被动轮并各自通过皮带和对应的皮带主动轮连接。

8.如权利要求6所述的利于排沙处理的河流取水方法,其特征在于,所述升降控制机构包括设置在基台内的一个U形的蓄水调节通道,蓄水调节通道的一个竖向开口端正对设置于支撑板下方且该竖向开口端内配合设置有升降活塞,升降活塞上端固定向上设置有支撑杆,所述支撑板下表面可活动地支撑在支撑杆上端,蓄水调节通道的另一个竖向开口端向上密封固定设置有一个蓄水筒,升降控制机构还包括一个蓄水水泵和一个排水水泵,蓄水水泵进水端通过蓄水进水管连接到基台下方的取水河流内,蓄水水泵出水端通过管道连接到蓄水筒上端内部,排水水泵进水端通过排水进水管从蓄水筒上端连接到蓄水调节通道底部,排水水泵出水端位于蓄水筒外。
