1.一种具有pH值荧光响应的聚合物平面光波导的制备方法，其特征在于：将发光的稀土铕化合物Eu(DBM)3(H2O)2修饰碳纳米管，并将其分散入聚酰亚胺溶液中，然后旋涂在石英玻璃片上。

2.根据权利要求1所述的具有pH值荧光响应的聚合物平面光波导的制备方法，其特征在于具体包括下述步骤：步骤1 将一定量碳纳米管放入体积比为3:1的浓H2SO4和HNO3的混合液中，在超声波振荡和机械搅拌作用下，室温处理2 6h，然后用大量去离子水洗涤至中性，50 60℃真空干燥6~ ~

12h；

~

步骤2 将步骤1得到的碳纳米管加入20 60份酰氯化试剂中，在超声振荡下加热到60~℃，回流24h，之后减压蒸馏除去多余的酰氯化试剂；

步骤3 将步骤2得到的碳纳米管加入50 100份15wt%的5-氨基-1,10-邻菲罗啉-二甲基~甲酰胺溶液中，80℃磁力搅拌反应14 20h，过滤，用无水乙醇洗涤，60℃真空干燥4 8h；

~ ~

步骤4 将步骤3得到的碳纳米管和1~5份Eu(DBM)3(H2O)2，加入到乙醇溶液中，加热回流反应24h，用无水乙醇洗涤，60℃真空干燥4 8h；

~

步骤5 将步骤4得到的碳纳米管放入20wt%聚酰胺酸溶液中，使碳纳米管质量占到总溶液质量的0.5 1.5%，超声分散20 40min，然后使用旋涂机在石英玻璃片上旋涂，转速2000~ ~ ~

3000转/分，而后在200℃，真空干燥24 48h，得到具有pH值荧光响应的平面光波导。

~

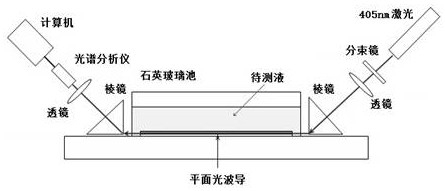

3.根据权利要求2所述的一种具有pH值荧光响应的聚合物平面光波导的制备方法，其特征在于：所述的碳纳米管为单壁碳纳米管，外径为1 2nm；长度为5 20 μm。

~ ~

4.根据权利要求2所述的一种具有pH值荧光响应的聚合物平面光波导的制备方法，其特征在于：所述的酰氯化试剂为氯化亚砜，草酰氯中的至少一种。

5.根据权利要求2所述的一种具有pH值荧光响应的聚合物平面光波导的制备方法，其特征在于：步骤5所述的聚酰胺酸溶液为4,4'-二氨基二苯醚-六氟二酐-二甲基乙酰胺体系。

6.根据权利要求5所述的一种具有pH值荧光响应的聚合物平面光波导的制备方法，其特征在于：步骤5所述的聚酰胺酸溶液的制备方法是，将4,4'-二氨基二苯醚和六氟二酐在

100℃真空干燥2 6h；然后将干燥后的4,4'-二氨基二苯醚加入二甲基乙酰胺，在室温下搅~拌溶解；而后加入干燥后的六氟二酐，室温搅拌10 24h，得到聚酰胺酸溶液，所使用的4,4'-~二氨基二苯醚和六氟二酐摩尔比为1:1，所形成的二甲基乙酰胺溶液浓度为20 wt %。
