专利号: 2017108474599
申请人: 新昌县益旭龙机械科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 卷扬;提升;牵引
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

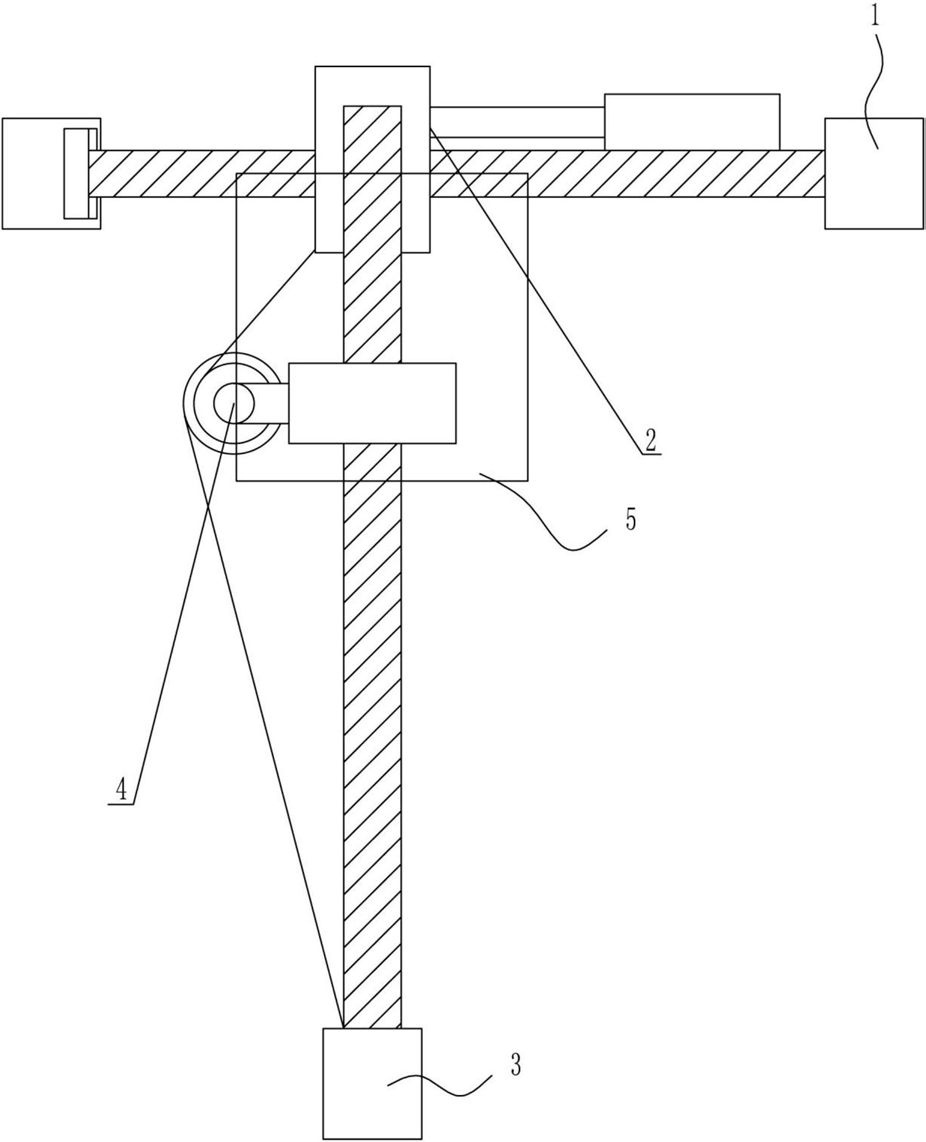

1.一种电梯用残疾人座椅,其特征在于,包括有底座(1)、推动装置(2)、支撑座(3)、移动装置(4)和座椅(5),底座(1)安装在电梯轿厢内,其中右部的底座(1)与电梯轿厢内的右侧接触,左右两部的底座(1)之间设有推动装置(2),推动装置(2)中部连接有移动装置(4),移动装置(4)前端设有支撑座(3),移动装置(4)的顶部安装有座椅(5);推动装置(2)包括有第一滑轨(21)、第一滑块(22)、挡板(23)、缓冲垫(24)和电动推杆(25),左右两个底座(1)之间连接有第一滑轨(21),第一滑轨(21)上滑动式地设有第一滑块(22),第一滑轨(21)左端设有缓冲垫(24),缓冲垫(24)左侧设有挡板(23),第一滑轨(21)的后侧的右部安装有电动推杆(25),电动推杆(25)的推杆与第一滑块(22)连接;移动装置(4)包括有第二滑轨(41)、第二滑块(42)、第一电动绕线轮(45)、第一拉线(46)、圆盘(43)和第二拉线(44),第一滑块(22)的顶部设有第二滑轨(41),第二滑轨(41)上滑动式的设有第二滑块(42),第二滑块(42)左端连接有第一电动绕线轮(45),第一电动绕线轮(45)的前侧设有圆盘(43),第一电动绕线轮(45)上绕有第一拉线(46),第一拉线(46)的尾端与支撑座(3)连接,圆盘(43)上绕有第二拉线(44),第二拉线(44)的尾端与第一滑块(22)连接。

2.根据权利要求1所述的一种电梯用残疾人座椅,其特征在于,还包括有升降装置(8),升降装置(8)包括有第一电机(81)、下轴承座(82)、上轴承座(83)、第一丝杆(84)、第一螺母(85)、支杆(86)、橡胶垫(87)、第三滑轨(88)和第三滑块(89),第二滑块(42)的前侧从上至下依次设有上轴承座(83)、下轴承座(82)和第一电机(81),上轴承座(83)和下轴承座(82)内设有第一丝杆(84),第一电机(81)的输出轴与第一丝杆(84)的底端连接,第一丝杆(84)上设有第一螺母(85),第一螺母(85)的前端连接有支杆(86),支杆(86)的顶部设有橡胶垫(87),座板(6)的底部设有第三滑轨(88),第三滑轨(88)位于第二滑块(42)的后侧,第三滑轨(88)上滑动式的设有两个第三滑块(89),第三滑块(89)的前侧均与第二滑块(42)连接。

3.根据权利要求2所述的一种电梯用残疾人座椅,其特征在于,还包括有调节装置(9),调节装置(9)包括有第二电机(91)、后轴承座(92)、第二丝杆(93)和第二螺母(94),座板(6)的底部安装有第二电机(91)和后轴承座(92),后轴承座(92)内设有第二丝杆(93),第二电机(91)的输出轴与第二丝杆(93)的前端连接,第二丝杆(93)上设有第二螺母(94),第二螺母(94)与椅背(7)的底部连接。

4.根据权利要求3所述的一种电梯用残疾人座椅,其特征在于,还包括有座垫(10),座椅(5)的上面设有座垫(10)。

5.根据权利要求4所述的一种电梯用残疾人座椅,其特征在于,还包括有按摩凸块

(11),座垫(10)上均匀设有多个按摩凸块(11)。

6.根据权利要求5所述的一种电梯用残疾人座椅,其特征在于,还包括有扶手(12),座板(6)顶部的左右两侧均设有扶手(12)。

7.根据权利要求6所述的一种电梯用残疾人座椅,其特征在于,还包括有按钮(13),左侧的扶手(12)的顶部安装有按钮(13),按钮(13)与第二电机(91)之间有线路连接。
