专利号: 2017108464633
申请人: 台州市宏伟木业有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 木材或类似材料的加工或保存;一般钉钉机或钉U形钉机
更新日期:2025-04-01
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

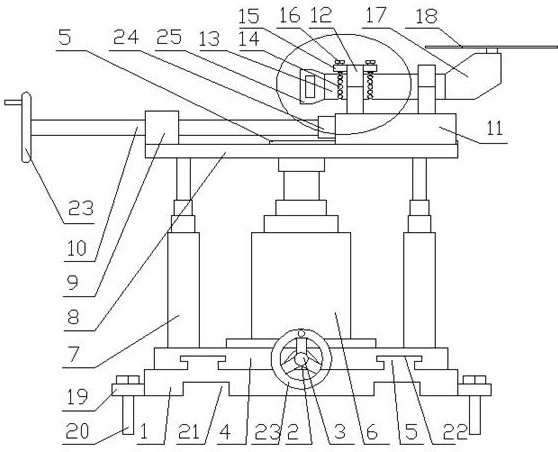

1.一种多角度机械切割锯装置,包括底座(1),其特征在于:所述底座(1)一侧焊接有底调节架(2),所述底调节架(2)上螺接有底调节螺杆(3),所述底调节螺杆(3)与底滑块(4)转动配合,所述底滑块(4)与所述底座(1)上的导轨(5)配合,所述底滑块(4)上安设有多级油缸(6)以及一组导向杆(7),所述多级油缸(6)和所述导向杆(7)均与顶板架(8)连接,所述顶板架(8)一端焊接有顶调节架(9),所述顶调节架(9)与顶调节螺杆(10)螺接,所述顶调节螺杆(10)与顶滑块(11)转动配合,所述顶滑块(11)上焊接有一组锯座架(12),所述锯座架(12)与锯座(13)转动配合,所述锯座(13)在与所述锯座架(12)对应的两侧位置上均开设有一组锥孔(14),所述锯座架(12)的顶部焊接有横架(15),所述横架(15)上螺接有定位螺栓(16),所述定位螺栓(16)与所述锥孔(14)适配,所述锯座(13)的前端安设锯头(17),所述锯头(17)与锯片(18)配合,所述底座(1)的两侧位置上均具有台阶(19),所述台阶(19)上穿装有一组地脚螺栓(20),所述底座(1)的底部开设有一组叉车槽(21),所述底滑块(4)和所述顶滑块(11)的底部均开设有一组滑槽(22),所述顶滑块(11)和底滑块(4)通过滑槽(22)与导轨(5)的配合方式分别与顶板架(8)和底座(1)滑动配合,所述底调节螺杆(3)和所述顶调节螺杆(10)的一端均键连接有手轮(23),所述底调节螺杆(3)通过轴承(24)与所述底滑块(4)转动配合,所述顶调节螺杆(10)通过轴承(24)与所述顶滑块(11)转动配合,所述锯座(13)通过轴承(24)与所述锯座架(12)转动配合,所述锯座(13)的后端具有把手(25),在使用该多角度机械切割锯装置时,底座可通过地脚螺栓固定在地面上,当需要移动本装置时,则将地脚螺栓取下,然后通过叉车叉取底座完成本装置的运输,底滑块可通过底调节螺杆进行位置调节,顶板架的高度可通过多级油缸进行调节,顶滑块的位置可通过顶调节螺杆进行调节,顶滑块、底滑块均通过导轨和滑槽的配合方式分别与顶板架和底座滑动配合,这样的设计使得顶滑块和底滑块的移动都非常的稳定可靠,可实现锯头位置的灵活伸出缩回动作进行锯切,同时可通过侧滑来调节锯头的位置,当需要进行斜口切割时,则使用者可将定位螺栓上旋,使得定位螺栓脱离锯座上的锥孔,此时锯座失去定位螺栓的限位作用可以在锯座架上转动,使用者可通过把手转动锯座,转动到满意角度后,则将定位螺栓下旋,则定位螺栓下降直到定位螺栓的端部插入锥孔,则此时锯座得到定位螺栓的限定作用而不能够进行转动,则锯头的角度被固定,此时可使用锯片进行斜口切割,通过顶调节螺杆使得顶滑块伸出即可进行锯切工作。
