1.一种铜-陶瓷基板的制备方法，包括以下步骤：

将纳米铜粉、纳米二氧化硅与有机溶剂混合，得到纳米铜膏；

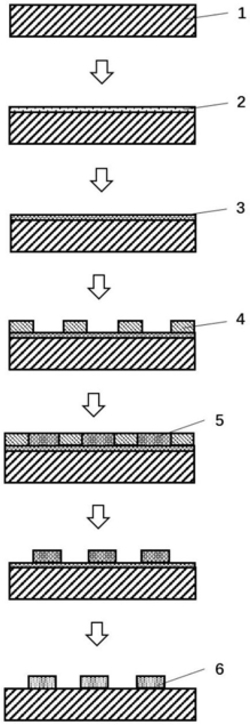

将所述纳米铜膏涂覆于陶瓷基板表面，再进行烧结，最后依次进行光刻、显影、电镀和蚀刻，得到铜-陶瓷基板。

2.根据权利要求1所述的制备方法，其特征在于，所述纳米铜粉的粒径为1～100nm，所述纳米二氧化硅的粒径为1～100nm。

3.根据权利要求1所述的制备方法，其特征在于，所述纳米铜粉的粒径为5～50nm，所述纳米二氧化硅的粒径为5～30nm。

4.根据权利要求1所述的制备方法，其特征在于，所述纳米铜膏涂覆于陶瓷基板表面形成的纳米铜膏层的厚度为0.05～0.5mm。

5.根据权利要求1所述的制备方法，其特征在于，所述纳米铜膏中纳米铜粉的含量为

70wt％～85wt％，纳米二氧化硅的含量为1wt％～5wt％。

6.根据权利要求1所述的制备方法，其特征在于，所述有机溶剂为甲苯、二甲苯、甲醇、乙醇、异丙醇、丙二醇、乙醚、丙酮、甲基丁酮、醋酸甲酯、醋酸乙酯和乙酸乙酯中的一种或多种。

7.根据权利要求1所述的制备方法，其特征在于，所述陶瓷基板的材质为氧化铝、氮化铝、氧化铍或碳化硅。

8.根据权利要求1所述的制备方法，其特征在于，所述烧结在氮气的保护气氛下进行，所述烧结的温度为200～450℃，时间为30～90min。
