1.一种制备氨基硅烷化修饰的磁性颗粒的方法，其特征在于，包括以下步骤：

(1)Fe3O4磁核的制备：

以七水合硫酸亚铁和六水合氯化铁为底物，加入乙醇溶液，在氮气流保护下，在60℃，搅拌一段时间，加入适量氨水，使得反应溶液的pH值在10.0到11.0的范围内，继续搅拌使反应充分，对所得混合溶液施加外加磁场分离沉淀，并用乙醇和去离子水多次清洗沉淀，真空干燥后即得到Fe3O4磁纳米颗粒；

(2)磁性纳米颗粒的氨基硅烷化修饰：

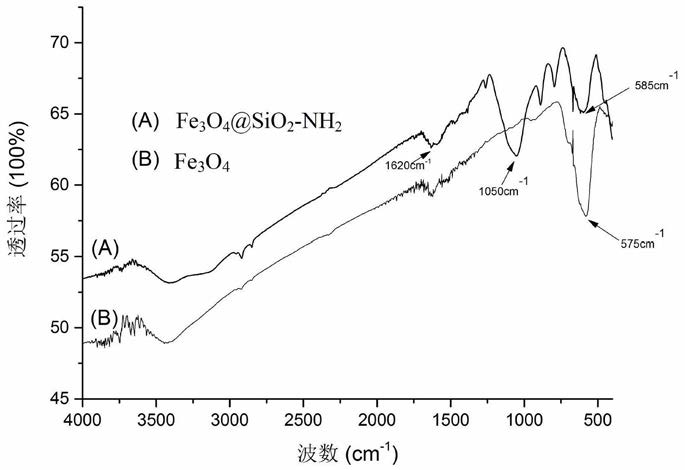

将Fe3O4颗粒溶于90％乙醇中，在氮气流的保护下加入氨水，在30℃下搅拌一段时间；分别加入正硅酸乙酯(TEOS)和3-(2-氨乙基)氨丙基甲基二甲氧基硅烷(APTMS)，在30℃下反应6h，对磁材料进行氨基硅烷化修饰；反应结束后在外加磁场作用下分离沉淀，并用去离子水和乙醇依次清洗沉淀多次，直到溶液的pH值呈中性；将沉淀物真空干燥即可得到Fe3O4@SiO2-NH2材料。

2.根据权利要求1所述的方法，其特征在于，

步骤(1)Fe3O4磁核的制备：

以七水合硫酸亚铁和六水合氯化铁为底物，二价铁和三价铁的摩尔比为1:3，加入20％乙醇溶液，反应体系中的铁离子总浓度为0.05mol/L，在氮气流保护下，体系温度维持在60℃，搅拌20min，加入适量氨水，使得反应溶液的pH值在10.0到11.0的范围内，继续搅拌

10min使反应充分；对所得混合溶液施加外加磁场分离沉淀，并用乙醇和去离子水多次清洗沉淀，真空干燥后即得到Fe3O4磁纳米颗粒。

3.根据权利要求1或2所述的方法，其特征在于，

步骤(2)磁性纳米颗粒的氨基硅烷化修饰：

将Fe3O4颗粒溶于90％乙醇中，在氮气流的保护下加入1mL氨水，在30℃下搅拌20min，分别加入正硅酸乙酯(TEOS)和3-(2-氨乙基)氨丙基甲基二甲氧基硅烷(APTMS)，在30℃下反应6h，对磁材料进行氨基硅烷化修饰；反应结束后在外加磁场作用下分离沉淀，并用去离子水和乙醇依次清洗沉淀多次，直到溶液的pH值呈中性，将沉淀物真空干燥即可得到Fe3O4@SiO2-NH2材料。

4.一种应用权利要求1～3任一所述方法制备得到的氨基硅烷化修饰的磁性颗粒。

5.一种应用权利要求4所述氨基硅烷化修饰的磁性颗粒分离纯化蛋白的方法，其特征在于，将Fe3O4@SiO2-NH2磁纳米颗粒与含待分离蛋白的溶液混合，在20-40℃条件下震荡吸附10-120min，达到吸附平衡后，通过施加外加磁场的作用，使得磁性纳米材料-蛋白质复合体与上清液分离；将氨基硅烷化磁性颗粒-蛋白复合体，利用pH5.0-9.0的磷酸盐缓冲液在恒温水浴摇床条件下进行解吸，解吸时间为0.5-2h，解吸结束后，在外加磁场作用下收集含待分离蛋白的上清溶液和Fe3O4@SiO2-NH2磁性颗粒。

6.根据权利要求5所述的方法，其特征在于，所述待分离蛋白为牛血清蛋白。

7.根据权利要求6所述的方法，其特征在于，均匀混合50mgFe3O4@SiO2-NH2磁纳米颗粒与

5mL浓度为0.2-1.6mg/mL，pH分别为6.5-9.0的牛血清白蛋白磷酸盐缓冲溶液，在20-40℃条件下150r/min震荡吸附10-120min，达到吸附平衡后，通过施加外加磁场的作用，使得磁性纳米材料-蛋白质复合体与上清液分离；将氨基硅烷化磁性颗粒-蛋白复合体置于pH5.0-

9.0的磷酸盐缓冲液中，在30℃-60℃条件下进行解吸，解吸时间为0.5-2h，解吸结束后，在外加磁场作用下收集上清溶液和Fe3O4@SiO2-NH2磁性颗粒。

8.权利要求4所述氨基硅烷化修饰的磁性颗粒在分离纯化蛋白中的应用。

9.含有权利要求4所述氨基硅烷化修饰的磁性颗粒的用于分离纯化蛋白的试剂盒。

10.权利要求9所述试剂盒在分离纯化蛋白中的应用。
