专利号: 2017108261569
申请人: 苏海洪
专利类型:发明专利
专利状态:已下证
专利领域: 气体或液体的贮存或分配
更新日期:2024-12-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种室内燃气管道泄漏检测方法,其特征在于,在燃气管道的各个户内管道内安装一压力感应装置;关闭对应的入户管道总阀门,压力感应装置检测户内管道内的压力,当户内管道压力低于设定值时则输出信号锁定入户管道进气端;所述压力感应装置通过远程通讯连接控制中心,向控制中心报警并由控制中心输出控制信号锁定入户管道进气端;所述压力感应装置直接与入户总阀门通讯,由入户总阀门锁定入户管道进气端;所述压力感应装置采用陶瓷电容压力传感器或柔性薄膜感应传感器;所述柔性薄膜感应传感器采用一柔性薄膜,对户内管道内压力进行感应,通过设置特定腔体及杠杆平衡原理,对燃气气压进行监测,通过微控装置,感应相应信息,当管道内压力低于设定值时,由柔性薄膜联动杠杆触发警报信息;

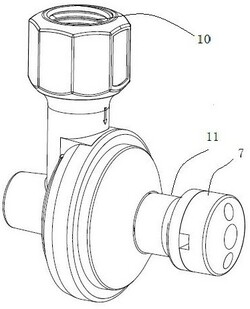

所述压力感应装置,包括壳体及设于壳体内的柔性薄膜,该柔性薄膜将壳体内空间分为第一腔体和第二腔体,其中第一腔体设有进气口通过进气口与待测装置连接;两腔体内分别设有压力平衡机构,两压力平衡机构一端相抵接,分别位于柔性薄膜两侧;两腔体内气压在设定状态时,柔性薄膜处于初始张力状态;当联通进气口的腔体气体压力变化时,柔性薄膜张力状态相应改变使得两侧的压力平衡机构动作触发感应信号;所述第一腔体内设置的第一压力平衡机构包括传动杆、触发杆、弹簧及弹簧固定套;所述传动杆一端通过固定栓固定在柔性薄膜上,另一端伸入弹簧固定套与触发杆连接,弹簧套接于弹簧固定套及传动杆外一部分被弹簧固定套限位,弹簧固定套限位于壳体上第一突出部,该第一突出部具有与弹簧固定套形状相适应的空腔;设于第二腔体内的第二压力平衡机构包括第一磁铁、第二磁铁、轴套及限位座;第一磁铁、第二磁铁分别固定于轴套两端,第二弹簧套接于轴套一端及第一磁铁上,三者套接后整体位于限位座内,第一磁铁对应的限位座一端抵住壳体内壁,第二磁铁端部露出限位座与第一压力平衡机构抵接;所述第二磁铁与限位座端头之间设有压力调节垫片;所述第一磁铁与限位座内壁之间设有垫片;所述壳体包括相互铆接在一起的上壳体及下壳体,柔性薄膜周边卡接于上壳体及下壳体之间;

所述压力感应装置还包括套接于第一突出部上的套筒,弹簧固定套端头伸出第一突出部与套筒内壁通过螺纹连接,位于弹簧固定套内的触发杆在压力作用下实现在套筒内移动;套筒上固接有帽盖,帽盖中间设通孔与弹簧固定套内孔对应,供触发杆动作,帽盖的通孔两侧安装有信号发射件及信号接收件;所述传动杆与触发杆之间设有辅助固定件; 初始状态下,壳体中两腔体内气压及压力平衡机构共同作用使柔性薄膜处于初始张力状态;触发杆位于帽盖的通孔中,阻挡住设于两边的红外发射及接收器件;当联通进气口的腔体气体压力变化时,柔性薄膜张力状态相应改变,向第二压力平衡机构方向释放张力,进而通过固定栓及传动杆带动触发杆向第二压力平衡机构方向移动,触发杆缩回,使红外发射及接收器件导通,感应信号传递而出,控制中心依此判断户内燃气管道有泄露,管道内气压变低,从而进行报警和关阀操作。
