专利号: 2017108017201
申请人: 张伟飞
专利类型:发明专利
专利状态:已下证
专利领域: 供热;炉灶;通风
更新日期:2024-08-16
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

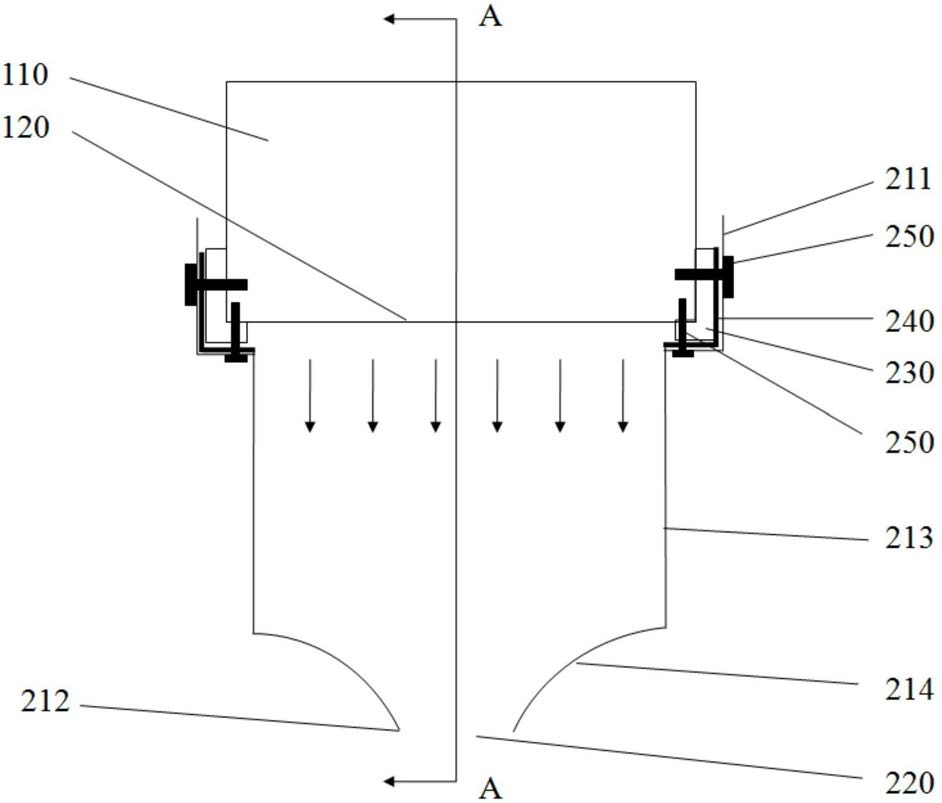

1.一种用于对空调废热进行导流的导流罩,其特征在于,所述空调包括空调外机壳体,所述空调外机壳体具有出风面罩,所述导流罩包括:导流罩本体,其具有第一端部和与所述第一端部沿着相反方向延伸的第二端部,所述第一端部固定在空调外机壳体处,所述第二端部具有出风口,所述导流罩本体构造成将由所述出风面罩排出的热气流导流至所述出风口;

减震垫,其设置在所述第一端部和所述空调外机壳体之间,其构造成与所述空调外机壳体相配合;

密封件,其设置在所述第一端部和所述减震垫之间,用于对所述导流罩本体的第一端部进行密封。

2.根据权利要求1所述的用于对空调废热进行导流的导流罩,其特征在于,所述导流罩本体沿着所述热气流流动方向延伸。

3.根据权利要求2所述的用于对空调废热进行导流的导流罩,其特征在于,所述导流罩本体包括:罩身,其一端与所述第一端部相连,并且所述罩身具有多个第一导流槽,每个第一导流槽沿着所述罩身内表面并朝着所述热气流流动方向延伸;

颈部,其与所述罩身的另一端相连,并在所述颈部的端部限定出所述出风口,所述颈部具有分别与所述多个第一导流槽对应的多个第二导流槽,每个第二导流槽沿着所述颈部内表面并朝着所述热气流流动方向延伸。

4.根据权利要求1-3中任一项所述的用于对空调废热进行导流的导流罩,其特征在于,所述减震垫的外表面具有多个减震槽,每个减震槽沿所述减震垫的周向围绕所述减震垫设置。

5.根据权利要求4所述的用于对空调废热进行导流的导流罩,其特征在于,所述第一端部构造成L型端部,以增加所述空调外机壳体与所述第一端部之间的固定部位。

6.根据权利要求5所述的用于对空调废热进行导流的导流罩,其特征在于,所述减震垫和密封件均构造成L型。

7.根据权利要求6所述的用于对空调废热进行导流的导流罩,其特征在于,所述减震垫的硬度为40-60度。

8.根据权利要求5-7中任一项所述的用于对空调废热进行导流的导流罩,其特征在于,所述导流罩本体、减震垫和密封件通过固定件固定在所述空调外机壳体处。

9.根据权利要求8所述的用于对空调废热进行导流的导流罩,其特征在于,所述密封件包括:第一部分,其与所述减震垫接触,所述第一部分的材料选择成具有减震功能的软质材料;

第二部分,其与所述导流罩本体接触,所述第二部分的材料选择成具有密封功能的软质材料;

第三部分,其形成在所述第一部分和所述第二部分之间,所述第三部分的材料选择成具有一定硬度的硬质材料。

10.根据权利要求9所述的用于对空调废热进行导流的导流罩,其特征在于,所述硬质材料为钢制材料或塑料材料。
