专利号: 2017107649558
申请人: 西安理工大学
专利类型:发明专利
专利状态:已下证
专利领域: 电通信技术
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

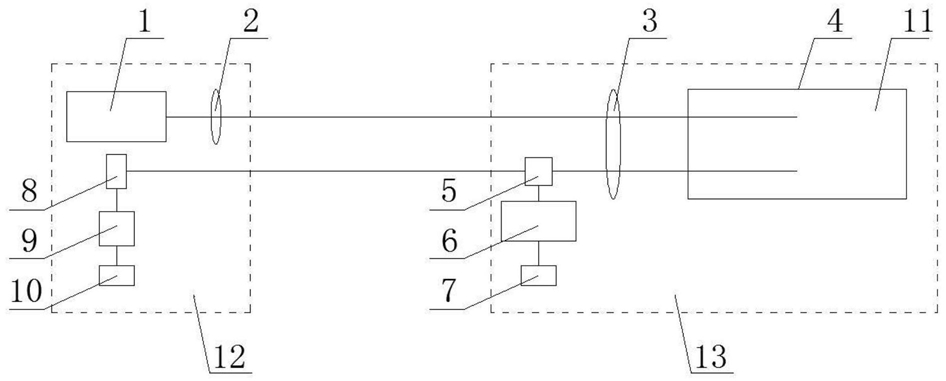

1.矫正光学逆向调制中波前畸变的装置,其特征在于,包括主动端(12)和被动端(13);

所述主动端(12),包括Nd:YAG激光器(1)和设置于Nd:YAG激光器(1)出射端的偏振片(2);还包括靠近Nd:YAG激光器(1)设置的光电探测器(8),光电探测器(8)依次与FPGA解调板(9)、计算机A(10)连接;

所述被动端(13),包括凸透镜(3),所述凸透镜(3)的左右两侧分别设置有电光调制器EOM(5)和受激布里渊散射池(4);所述电光调制器EOM(5)依次与FPGA调制板(6)、计算机B(7)连接;所述受激布里渊散射池(4)中填充有液体介质FC-72(11);

所述Nd:YAG激光器(1)和偏振片(2)的中心连线与光电探测器(8)和电光调制器EOM(5)的中心连线平行,且两条中心连线的延长线均穿过凸透镜(3);所述偏振片(2)和凸透镜(3)通过光路连接,所述电光调制器EOM(5)和光电探测器(8)通过光路连接。

2.根据权利要求1所述的矫正光学逆向调制中波前畸变的装置,其特征在于,所述Nd:

YAG激光器(1)的出射光斑直径为2mm~4mm。

3.根据权利要求1所述的矫正光学逆向调制中波前畸变的装置,其特征在于,所述凸透镜(3)的焦距为5cm~20cm。

4.根据权利要求1所述的矫正光学逆向调制中波前畸变的装置,其特征在于,所述受激布里渊散射池(4)的内腔为聚四氟乙烯圆柱腔。

5.利用权利要求1所述的装置矫正光学逆向调制中波前畸变的方法,其特征在于,该方法包括下列步骤:步骤1:由Nd:YAG激光器(1)发射光束进入偏振片(2),偏振片(2)使光束变为垂直偏振光,在自由空间信道中传输到达凸透镜(3);

步骤2:经步骤1后,由凸透镜(3)将发射来的光束聚焦到受激布里渊散射池(4),在受激布里渊散射池(4)中光束与液体介质FC-72(11)相互作用发生非线性效应产生受激布里渊散射相位共轭光;

步骤3:计算机B(7)串口发送数据,将数据送入FPGA调制板(6)中对信号进行处理,将调制信号加载到电光调制器EOM(5)的两端,同时将步骤2产生的受激布里渊散射相位共轭光通过凸透镜(3)到达电光调制器EOM(5),受激布里渊散射相位共轭光的光强会发生变化,调制信号加载在受激布里渊散射相位共轭光的光强上;

步骤4:将经步骤3处理后的受激布里渊散射相位共轭光沿原光路返回到光电探测器(8),光电探测器(8)接收光信号并将其转化为电信号,再经过FPGA解调板(9)的解调,还原为调制端所反馈的信息,通过计算机A(10)输出。
