专利号: 2017107615937
申请人: 林星星
专利类型:发明专利
专利状态:已下证
专利领域: 照明
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

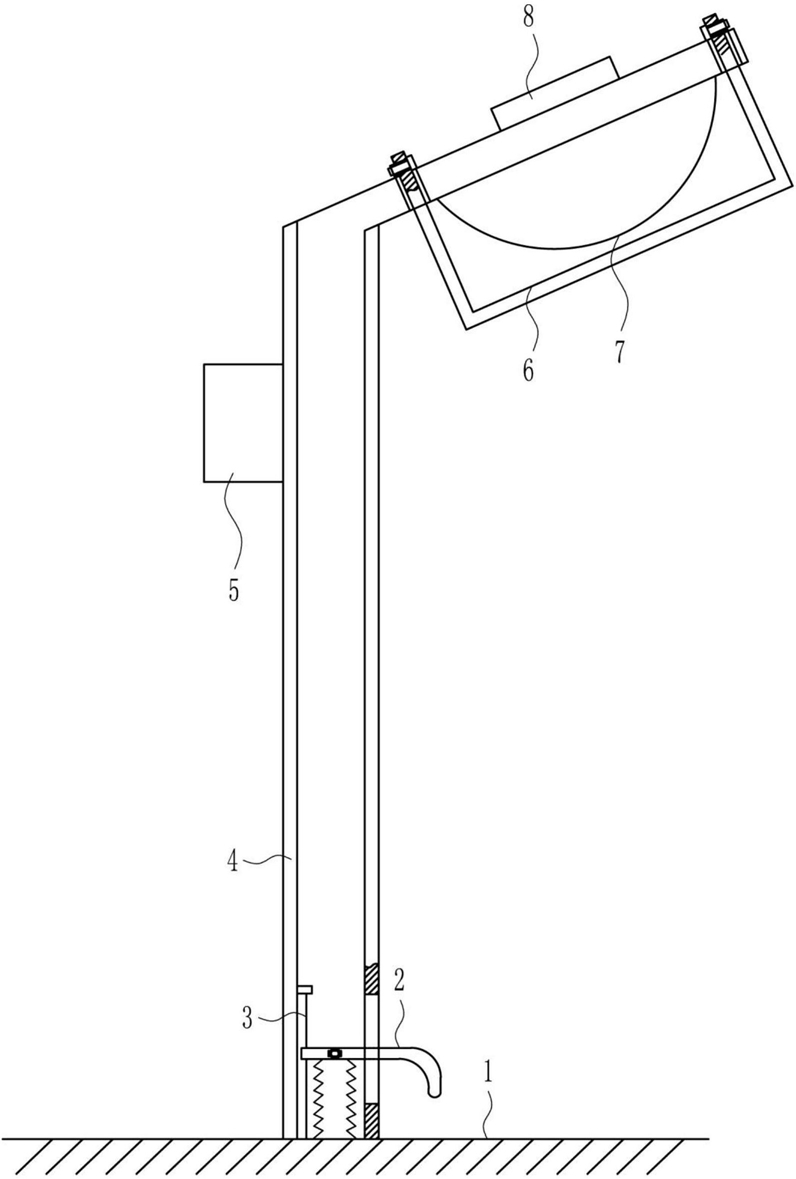

1.一种带有阅读椅的太阳能路灯,其特征在于,包括有座椅(2)、调节装置(3)、支架(4)、蓄电池(5)、防护装置(6)、照明灯(7)和太阳能板(8),地面(1)上设置有支架(4),支架(4)内的下部设置有调节装置(3),调节装置(3)上设置有座椅(2),支架(4)左侧壁上设置有蓄电池(5),支架(4)的顶部设置有太阳能板(8),太阳能板(8)通过电路与蓄电池(5)相连接,支架(4)的内顶部设置有照明灯(7),照明灯(7)通过导线与蓄电池(5)相连接,照明灯(7)外部设置有防护装置(6);调节装置(3)包括有弹簧(32)、T形杆(33)、导轨(35)和固定块(36),支架(4)内左侧壁下部设置有导轨(35),导轨(35)上端设置有固定块(36),支架(4)右侧壁下部开有一字孔(31),座椅(2)穿过一字孔(31)滑动式连接在导轨(35)上,座椅(2)内和支架(4)的前侧均开有第一环形孔(34),第一环形孔(34)内配合有T形杆(33),座椅(2)底部左侧与地面(1)之间连接有弹簧(32),弹簧(32)设置在支架(4)内部;防护装置(6)包括有螺栓(61)、第一螺母(63)和透明罩(65),照明灯(7)左右两侧的支架(4)顶部对称式开有穿孔(64),照明灯(7)的外侧设置有透明罩(65),透明罩(65)的左右两侧穿过穿孔(64),透明罩(65)的左右两侧的上部均开有螺纹孔(62),螺纹孔(62)内设置有螺栓(61),螺栓(61)上配合有第一螺母(63);还包括有摆动杆(9)、滑动轴(10)、导向套(11)、支杆(12)、第一转轴(13)、环形滑轨(14)和电机(15),支架(4)上部的前侧设置有环形滑轨(14),环形滑轨(14)上设置有滑动轴(10),环形滑轨(14)中心的支架(4)上设置有电机(15),电机(15)通过电路与蓄电池(5)相连接,电机(15)的前侧连接有第一转轴(13),第一转轴(13)上连接有支杆(12),支杆(12)与滑动轴(10)相连接,滑动轴(10)的前侧连接有导向套(11),环形滑轨(14)下方的支架(4)前侧壁上转动式连接有摆动杆(9),摆动杆(9)穿过导向套(11),太阳能板(8)设置在摆动杆(9)的上端;还包括有第一连接杆(16)、第二连接杆(17)、导向板(18)、上轴承座(20)、第二螺母(21)、丝杆(22)、第二转轴(23)、下轴承座(24)和叶片(25),滑动轴(10)上连接有第一连接杆(16),支架(4)的右侧壁从上至下依次设置有导向板(18)、上轴承座(20)和下轴承座(24),导向板(18)上开有导向孔(19),上轴承座(20)上安装有丝杆(22),下轴承座(24)上安装有第二转轴(23),第二转轴(23)的上端与丝杆(22)的下端相连接,丝杆(22)上设置有第二螺母(21),丝杆(22)与第二螺母(21)配合,滑动轴(10)外围转动式连接有第一连接杆(16),第一连接杆(16)的末端转动式连接有第二连接杆(17),第二连接杆(17)穿过导向孔(19)与第二螺母(21)的顶部相连接,第二转轴(23)下端左右两侧对称式连接有叶片(25)。

2.根据权利要求1所述的一种带有阅读椅的太阳能路灯,其特征在于,还包括有网罩(27),下轴承座(24)下方的支架(4)右侧壁上设置有网罩(27),网罩(27)的顶部开有第二环形孔(26),第二转轴(23)穿过第二环形孔(26),叶片(25)设置在网罩(27)内。

3.根据权利要求1所述的一种带有阅读椅的太阳能路灯,其特征在于,还包括有螺钉(29)和坐垫(30),座椅(2)顶部设置有坐垫(30),座椅(2)内右侧壁上开有螺纹槽(28),坐垫(30)的末端连接有螺钉(29),螺钉(29)与螺纹槽(28)配合。
