专利号: 2017107044822
申请人: 临沂大学
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

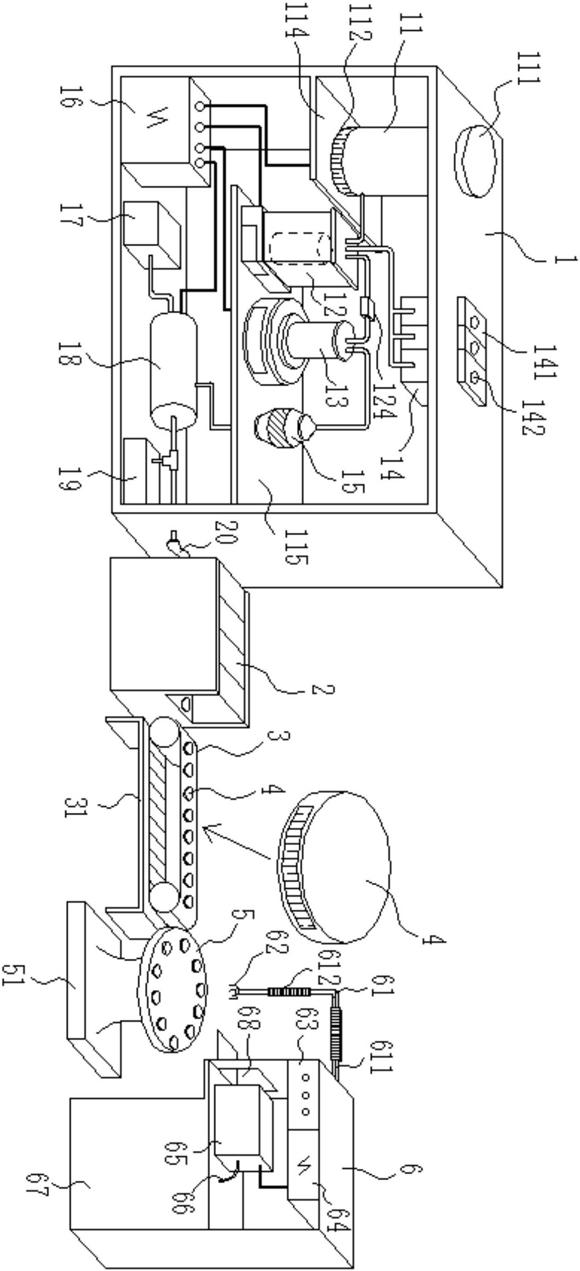

1.一种快速检测果蔬产品中农药残留的设备,其特征在于,主要是由待测样液制备装置(1)、分装装置(2)、传送装置(3)、待测样液存放装置(4)、转盘(5)和检验分析装置(6)组成,所述待测样液制备装置(1)包括微型破碎机(11)、微型离心机(12)、微型匀浆机(13)、萃取溶剂存储装置(14)、大孔吸附树脂吸附装置(15)、待测样液制备装置电源(16)、缓冲液存储装置(17)、样液配制装置(18)、第一搁板(114)和第二搁板(115),所述第一搁板(114)位于待测样液制备装置(1)的左侧偏上位置,所述第二搁板(115)位于待测样液制备装置(1)的右侧偏下位置,所述微型破碎机(11)上部设有微型破碎机端盖(111),下部设有微型破碎机电机(112),微型破碎机(11)置于第一搁板(114)上,微型破碎机(11)穿过待测样液制备装置(1)的上表面,使所述微型破碎机端盖(111)位于待测样液制备装置(1)的上表面之上,所述微型离心机(12)、微型匀浆机(13)、大孔吸附树脂吸附装置(15)从左向右依次置于所述第二搁板(115)上,所述萃取溶剂存储装置(14)位于微型匀浆机(13)的上方,萃取溶剂存储装置(14)上部穿过待测样液制备装置(1),使其上部的萃取溶剂存储装置顶盖(141)位于待测样液制备装置(1)的上表面之上,所述微型离心机(12)内设有离心管(121),底部设有微型离心机电机(125),所述微型匀浆机(13)底部设有微型匀浆机电机(132),所述微型破碎机(11)通过导管一(113)连接至所述微型离心机(12),所述萃取溶剂存储装置(14)通过萃取液导入管(123)连接至微型离心机(12),微型离心机(12)通过导管二(122)连接至所述微型匀浆机(13),在所述导管二(122)上设有微型泵(124),所述微型匀浆机(13)通过导管三(131)连接至所述大孔吸附树脂吸附装置(15),所述样液配制装置(18)、缓冲液存储装置(17)和待测样液制备装置电源(16)均位于第二搁板(115)的下方,且样液配制装置(18)、缓冲液存储装置(17)和待测样液制备装置电源(16)从右向左依次放置,大孔吸附树脂吸附装置(15)的底部通过导管五(181)与样液配制装置(18)连接,样液配制装置(18)与缓冲液存储装置(17)之间通过导管四(171)连接,所述微型破碎机电机(112)、微型离心机电机(125)、微型匀浆机电机(132)以及样液配制装置(18)的电机均通过导线连接至待测样液制备装置电源(16),所述样液配制装置(18)右端设有导管六(182),所述导管六(182)从右侧穿出待测样液制备装置(1)的右侧面且通过管接头(20)连接至所述分装装置(2),通过分装装置(2)将待测样液分装在所述待测样液存放装置(4)内,所述待测样液存放装置(4)依次通过所述传送装置(3)传送至所述转盘(5),所述检验分析装置(6)位于转盘(5)的右侧,检验分析装置(6)左侧设有机械臂(61),内部设有光学检测设备(65)和主机(67),通过所述机械臂(61)将转盘(5)上的待测样液存放装置(4)送至所述光学检测设备(65)内,所述光学检测设备(65)通过传导线(66)连接至所述主机(67)。

2.根据权利要求1所述的一种快速检测果蔬产品中农药残留的设备,其特征在于,所述萃取溶剂存储装置(14)分为三部分,在萃取溶剂存储装置顶盖(141)上设有与所述三部分相对应的萃取溶剂加药口(142),所述萃取液导入管(123)分三路分别与所述三部分相连通。

3.根据权利要求1所述的一种快速检测果蔬产品中农药残留的设备,其特征在于,在所述待测样液制备装置(1)内还设有反冲洗水箱(19),所述反冲洗水箱(19)通过反冲洗管(191)连接至所述导管六(182),在所述反冲洗管(191)与导管六(182)相连接的地方设有三通阀(192)。

4.根据权利要求1所述的一种快速检测果蔬产品中农药残留的设备,其特征在于,在所述待测样液存放装置(4)的侧面上贴有条码。

5.根据权利要求4所述的一种快速检测果蔬产品中农药残留的设备,其特征在于,在所述检验分析装置(6)上还设有RFID条码读取装置。

6.根据权利要求4所述的一种快速检测果蔬产品中农药残留的设备,其特征在于,在所述检验分析装置(6)上还设有条码读取装置。

7.根据权利要求1所述的一种快速检测果蔬产品中农药残留的设备,其特征在于,所述机械臂(61)包括横向伸缩臂(611)和竖向伸缩臂(612),所述横向伸缩臂(611)安装在检验分析装置(6)的左上方,所述竖向伸缩臂(612)安装在横向伸缩臂(611)的左端下方且垂直于横向伸缩臂(611),在竖向伸缩臂(612)的最下端设有机械抓手(62),所述机械臂(61)通过位于检验分析装置(6)内的伸缩臂控制电机(63)来控制,所述伸缩臂控制电机(63)的右侧设有检验分析装置电源(64),伸缩臂控制电机(63)和光学检测设备(65)均连接至所述检验分析装置电源(64)。

8.利用权利要求1-6任意一项所述的一种快速检测果蔬产品中农药残留的设备进行农药残留检测的方法,其特征在于,包括以下步骤:

S1:将待检测样品置于所述微型破碎机(11)内,经过微型破碎机(11)进行粉碎,向所述萃取溶剂存储装置(14)内倒入萃取溶剂;

S2:由导管一(113)将粉碎后的待测样品导入至微型离心机(12)内,由萃取液导入管(123)将萃取溶剂存储装置(14)内的萃取液也导入至微型离心机(12)内,开启微型离心机(12)进行离心,离心速度为800-1000r/min,离心时间为5-20min左右;

S3:通过导管二(122)及其上设置的微型泵(124)将微型离心机(12)内的上清液吸入至微型匀浆机(13),开启微型匀浆机(13)进行匀浆萃取,得到萃取液;

S4:通过导管三(131)将萃取液导入至大孔吸附树脂吸附装置(15)内进行吸附提纯,得到净化后的萃取液;

S5:通过导管五(181)将净化后的萃取液导入至样液配制装置(18),同时通过导管(171)将缓冲液存储装置(17)内的缓冲液也导入至样液配制装置(18),将净化后的萃取液与缓冲液按比例混合后配制得到待测样液;

S6:将待测样液通过导管六(182)送至分装装置(2),将待测样液分装在待测样液存放装置(4)内;通过人工或者机器操作在待测样液存放装置(4)的侧面贴上条码;

S7:贴上条码后的待测样液存放装置(4)被传送装置(3)依次传送至转盘(5);

S8:通过机械臂(61)底部的机械抓手(62)将转盘(5)上的待测样液存放装置(4)送至光学检测设备(65)内,光学检测设备(65)对待测样液存放装置(4)内的待测样液进行检测分析,并将检测的数据通过传导线(66)传输至主机(67);

S9:主机(67)内设有CPU、数据存储单元、数据分析单元和数据处理单元,所述数据存储单元将光学检测设备(65)检测得到的数据进行存储,并发送至所述数据分析单元,对所检测的数据进行分析,然后再发送至所述数据处理单元,通过数据处理单元将测得的数据以每10-30组数据为单位计算其平均值,所得到的平均值作为检测结果输出。
