专利号: 2017106919047
申请人: 河南科技大学
专利类型:发明专利
专利状态:已下证
专利领域: 其他类不包含的食品或食料;及其处理
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

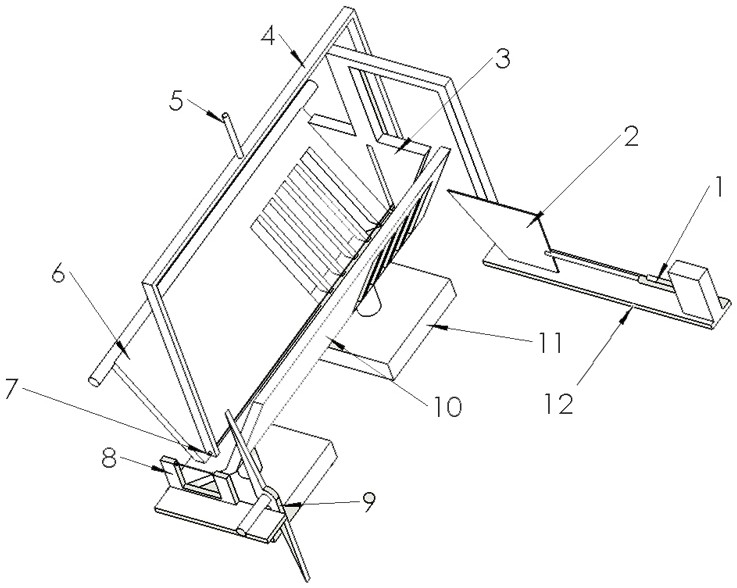

1.一种基于光电感应的胡萝卜自动去梗机构,其特征在于:包括底座(11)、V形置物槽、可升降龙门架(4)、第一切梗组件和第二切梗组件;

所述V形置物槽通过立柱固定在底座(11)上,V形置物槽包括对称设置的左挡板(6)和右挡板(10),左挡板(6)和右挡板(10)位于头端的板体上对称设置有多个长条形通孔,多个长条形通孔沿V形置物槽的长度方向排列设置,所述第一切梗组件和第二切梗组件分别设置在V形置物槽的头端和尾端;

所述可升降龙门架(4)吊设在V形置物槽的上方,可升降龙门架(4)的其中一个支腿位于第一切梗组件的外侧,可升降龙门架(4)的另一个支腿底部设置有压力传感器(13),可升降龙门架(4)两个支腿上分别设置光电传感器(7)的发射端和接收端,所述第一切梗组件包括滑台(12)以及设置在滑台(12)上的推板(3)、电动推杆(1)和切刀(2),滑台(12)设置在V形置物槽的一侧,所述推板(3)上设置有可供光信号穿过的通孔;

滑台(12)可在滑轨上沿V形置物槽的长度方向滑动,所述推板(3)置于V形置物槽内,且推板(3)通过连接杆与滑台(12)固定连接,所述切刀(2)位于推板(3)内侧,且切刀(2)可通过电动推杆(1)由长条形通孔伸入或移出V形置物槽,所述第二切梗组件包括光电门(8)和旋转刀片(9),旋转刀片(9)设置在光电门(8)和V形置物槽尾端之间;

所述可升降龙门架(4)可通过丝杆(5)在V形置物槽上方进行升降;

所述第一切梗组件和第二切梗组件的下方均对应设置有废料收集槽。

2.如权利要求1所述的一种基于光电感应的胡萝卜自动去梗机构,其特征在于:所述光电门(8)与V形置物槽尾端之间距离为1.5cm。
