1.一种纳米球形磷酸铁的制备方法，其特征在于，所述方法包括以下步骤：混合：向含有1摩尔硫酸亚铁的溶液中滴加磷酸铵溶液和双氧水溶液的混合溶液；混合溶液中含有1摩尔磷酸铵溶液，而双氧水的质量为磷酸铁理论产量的30wt％，滴加速度为

1d/min，同时加入纳米球形控制剂并进行搅拌混合；

所述纳米球形控制剂为水溶液呈酸性的纳米球形控制剂，其与Fe2+、Fe3+配合络合而形成络合物而改变其氧化还原电位，从而对产生的磷酸铁的形貌进行控制以产生球形或类球形形貌的磷酸铁产品；纳米球形控制剂添加量为磷酸铁理论产量的10wt％，并且其具有以下分子结构式的化合物中的一种：反应：在回流条件下，于55-65℃搅拌、反应5-10h；

过滤：采用高磁性过滤器对反应后的混合溶液进行磁性过滤，并对过滤后的溶液进行压滤处理从而得到磷酸铁粗产品；

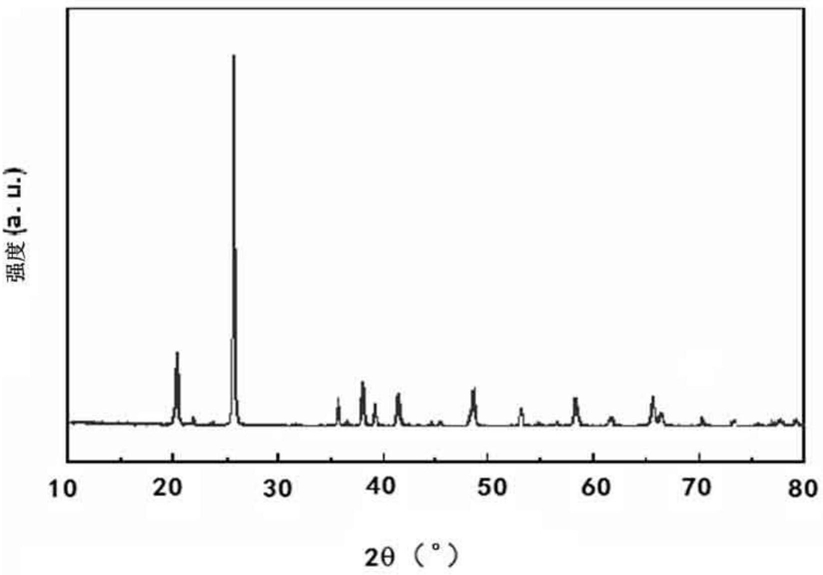

煅烧：将粗产品置于惰性气体保护条件下于750℃煅烧24h，冷却后得到最终的磷酸铁产品。

2.根据权利要求1所述的方法，其特征在于，所述方法还包括硫酸亚铁溶液过滤的步骤，所述硫酸亚铁溶液过滤的步骤在混合之前进行，其是指向混合以前的硫酸亚铁溶液中加入少量硫酸以沉淀硫酸钙杂质的步骤。

3.根据权利要求1所述的方法，其特征在于，所述硫酸亚铁溶液、磷酸铵溶液和双氧水溶液是直接采用的液体原料或是固体原料溶解后得到的。

4.根据权利要求3所述的方法，其特征在于，所述硫酸亚铁溶液是采用固体硫酸亚铁和去离子水经搅拌球磨后得到的。
