专利号: 2017106690447
申请人: 俞斌
专利类型:发明专利
专利状态:已下证
专利领域: 磨削;抛光
更新日期:2024-11-13
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

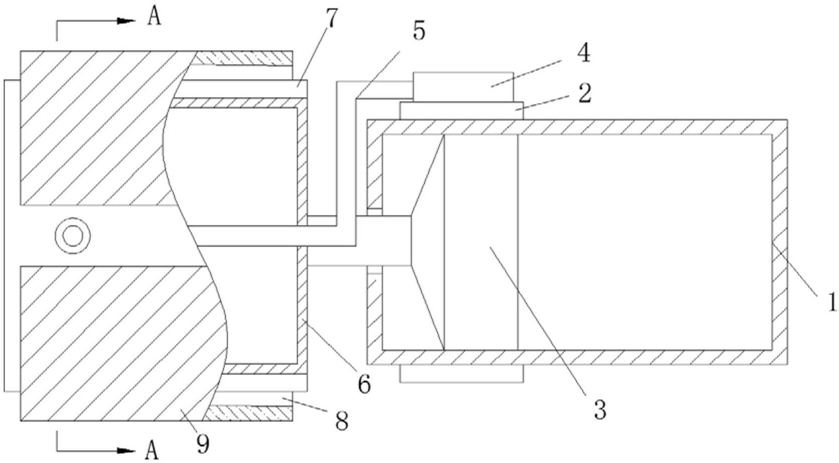

1.一种铜管内壁的抛光机,包括握柄(1),其特征在于,所述握柄(1)上固定连接有开关,所述握柄(1)的外侧壁固定套接有环形滑轨(2),且握柄(1)的内壁固定连接有电机(3),所述电机(3)的转轴贯穿握柄(1)的侧壁且固定连接抛光头(6)的一端,所述抛光头(6)为圆柱体结构,且抛光头(6)的外侧壁固定连接有环形气垫(7),所述环形气垫(7)和抛光头(6)贯穿有连接管(11),所述连接管(11)位于环形气垫(7)外部的一端固定连接有网塞(10),所述连接管(11)位于抛光头(6)内部的一端套接有第一弹簧(12)且活动贯通连接Z型管(5)的一端,所述第一弹簧(12)的一端固定连接在抛光头(6)的内壁上,且第一弹簧(12)的另一端与Z型管(5)固定连接,所述Z型管(5)的另一端贯穿抛光头(6)靠近握柄(1)的一端且固定贯通连接有储液仓(4),所述储液仓(4)与环形滑轨(2)滑动连接,所述抛光头(6)的侧壁和环形气垫(7)贯穿有连接杆(13),所述连接杆(13)有四个,且呈环形分布,所述连接杆(13)位于抛光头(6)内部的一端固定连接有限位板(15),所述限位板(15)固定连接第二弹簧(14)的一端,所述第二弹簧(14)套接在连接杆(13)上,且第二弹簧(14)的另一端固定连在抛光头(6)的内壁上,所述连接杆(13)位于环形气垫(7)外部的一端固定连接有弧形金属片(8),所述弧形金属片(8)远离环形气垫(7)的一侧固定连接有抛光砂纸(9),所述抛光头(6)的内壁固定连接有储气仓(16),且储气仓(16)与抛光头(6)内壁的连接处开设有开孔,所述储气仓(16)的内壁固定连接有第一电磁铁(17),所述第一电磁铁(17)靠近开孔的一侧设有平行的且电流方向相同的第二电磁铁(18),所述第二电磁铁(18)与储气仓(16)的内壁滑动连接,所述电机(3)、开关、第一电磁铁(17)、第二电磁铁(18)和外部电源共同组成一条串联电路。

2.根据权利要求1所述的一种铜管内壁的抛光机,其特征在于,所述弧形金属片(8)的弧形角度小于90°。

3.根据权利要求1所述的一种铜管内壁的抛光机,其特征在于,所述网塞(10)的直径大于连接管(11)的直径。

4.根据权利要求1所述的一种铜管内壁的抛光机,其特征在于,所述握柄(1)的外侧壁开设有防滑纹。
