1.固体氧化物燃料电池用低热膨胀阴极材料，所述低热膨胀阴极材料由钡、锶、钴、铁和锰组成，其中Mn部分替代Ba0.5Sr0.5Co0.8Fe0.2O3-δ 基阴极材料中Co。

2.根据权利要求1所述的固体氧化物燃料电池用低热膨胀阴极材料，其特征在于：所述替代发生在钙钛矿结构的B位。

3.根据权利要求1所述的固体氧化物燃料电池用低热膨胀阴极材料，其特征在于：所述锰在阴极中的物质含量不超过15%，而化学式中Co和Mn的比例为0.8-x:x。

4.根据权利要求3所述的固体氧化物燃料电池用低热膨胀阴极材料，其特征在于：所述阴极组成为Ba0.5Sr0.5Co0.8-xFe0.2MnxO3-δ，其中0

5.如权利要求1所述的固体氧化物燃料电池用低热膨胀阴极材料的制备方法，其特征在于：以硝酸钡、硝酸锶、硝酸钴、硝酸铁和硝酸锰为原料，经过充分的混合搅拌后，通过柠檬酸和EDTA络合法，在高温反应炉内快速制备。

6.根据权利要求5所述的固体氧化物燃料电池用低热膨胀阴极材料的制备方法，其特征在于：所述EDTA络合法是指把氨水加入到EDTA中，加入硝酸盐原料，保持溶液温度为80℃，待完全溶解后，加入柠檬酸，不停的搅拌，直至胶体形成，搅拌时，用氨水调节溶液PH值为5～7。

7.根据权利要求6所述的固体氧化物燃料电池用低热膨胀阴极材料的制备方法，其特征在于：所述胶体放置在85℃的烘箱中15～24h，然后提高烘箱温度至110℃放置5～8h至完全干燥形成前驱体凝胶，在600℃的温度下分段煅烧4h，去除有机物。

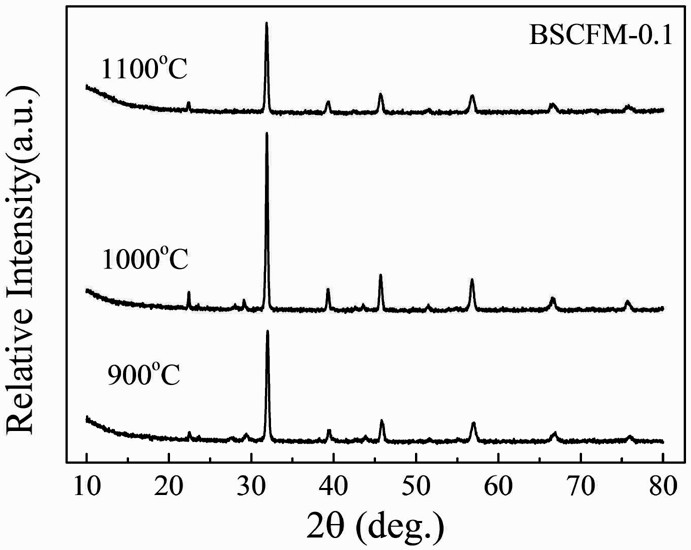

8.根据权利要求7所述的固体氧化物燃料电池用低热膨胀阴极材料的制备方法，其特征在于：前驱体粉末放在高温炉中，以2～5℃/min速率升温，分别在900～1100℃保温3～4h后，然后以5℃/min速率降至室温，得到目标产物。
