专利号: 2017106669427
申请人: 浙江超鼎机电有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 手动工具;轻便机动工具;手动器械的手柄;车间设备;机械手
更新日期:2025-04-21
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

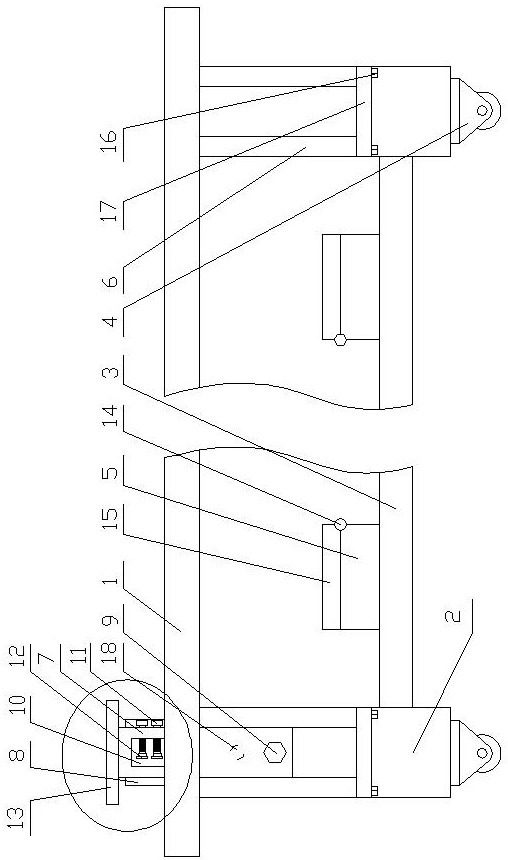

1.一种具有隐藏夹具的机械工作台,包括工作台面(1),其特征在于:所述工作台面(1)下部连接有一组支腿(2),所述支腿(2)之间连接有横板(3),所述支腿(2)底部可拆卸连接有万向轮(4),所述横板(3)上可拆卸连接有一组工具箱(5),所述支腿(2)外侧焊接有滑道(6),所述滑道(6)与焊接在夹具架(7)两侧的滑轨(8)滑动配合,所述夹具架(7)上螺接有定位螺栓(9),所述夹具架(7)上部开设有夹槽(10),所述夹槽(10)一侧螺接有一组夹紧螺栓(11),所述夹紧螺栓(11)的端部连接有夹头(12),所述夹具架(7)顶部可拆卸连接有顶盖板(13),所述工具箱(5)一侧通过合页(14)铰接有箱盖(15),所述滑道(6)的底部通过一组连接螺栓(16)与托板(17)可拆卸连接,所述托板(17)与所述夹具架(7)适配,所述支腿(2)上开设有定位孔(18),所述定位孔(18)与所述定位螺栓(9)适配,所述定位螺栓(9)穿装在所述夹具架(7)上,所述顶盖板(13)上开设有沉头孔(19),所述沉头孔(19)中穿装有与所述夹具架(7)顶部螺接的内六角螺钉(20),所述工作台面(1)上开设有一组方孔(21),所述方孔(21)与所述夹具架(7)适配,所述方孔(21)上具有台阶(22),所述台阶(22)与所述顶盖板(13)配合,所述夹具架(7)顶部开设有螺孔(23),所述螺孔(23)与所述内六角螺钉(20)适配,所述夹紧螺栓(11)一端通过轴承(24)与所述夹头(12)转动配合,所述夹头(12)一侧贴设有橡胶垫(25),在使用该具有隐藏夹具的机械工作台时,整个装置通过万向轮进行移动,万向轮选用具有刹车装置的万向轮,正常使用本工作台时,拧开定位螺栓,使得定位螺栓与定位孔分离,此时夹具架就可以在滑道中滑动,在重力作用下,夹具架下滑到滑道底部被托板托住,此时顶盖板恰好与台阶相抵,顶盖板堵住工作台面上的方孔,工作台面此时为平面台面,当需要使用夹具时,则将夹具架托起,使得夹具架在滑道中向上滑,然后将定位螺栓旋入,使得定位螺栓与定位孔螺接,此时夹具架则在定位螺栓的作用下定位在滑道中,此时夹槽露出在工作台面上部,将需要夹住的零件伸入到夹槽中,然后将夹紧螺栓旋入,则夹紧螺栓端部的夹头会夹紧零件,零件得到夹持固定,方便使用者进行维修工作,夹头与零件配合一侧贴设有橡胶垫,这样的设计可避免坚硬的夹头将零件夹伤,夹头与夹紧螺栓转动配合,这样也避免了夹头随夹紧螺栓旋转而刮伤零件。
