专利号: 2017106578108
申请人: 合肥利元杰信息科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2024-07-22
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

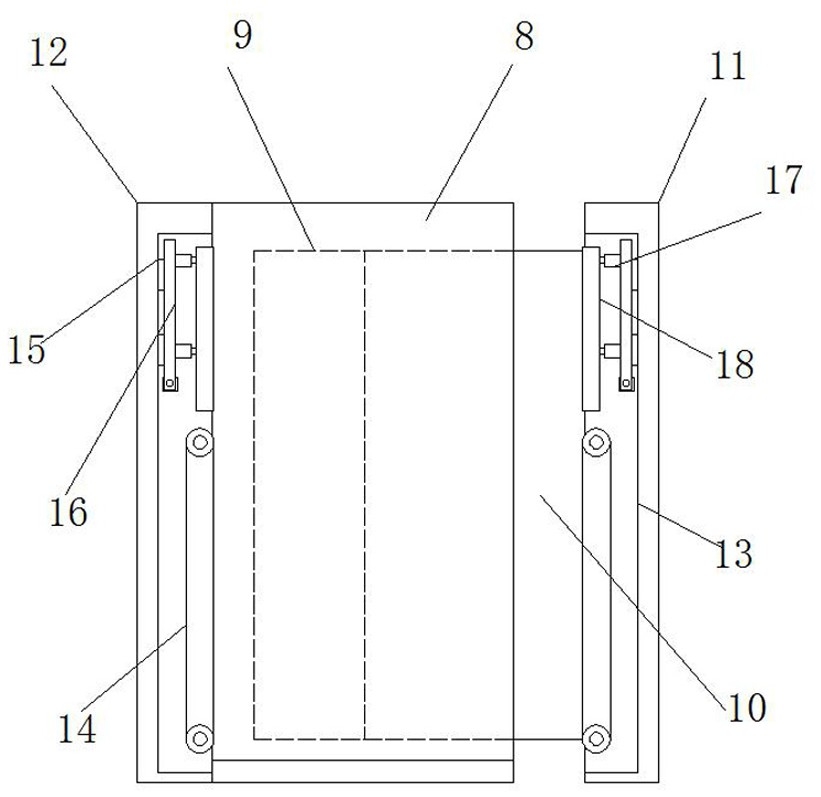

1.一种电脑搬运装置,包括安装底板(1),其特征在于,所述安装底板(1)的顶部一端垂直焊接有支撑杆(2),所述支撑杆(2)的一侧沿其长度方向安装有第一滑轨(3),所述第一滑轨(3)通过滑块滑动安装有与安装底板(1)平行设置的固定板(4),所述固定板(4)远离支撑杆(2)的一端沿固定板(4)的长度方向开设有长条形第一滑槽(5),所述第一滑槽(5)的内部滑动套接有第一活动板(6),所述第一活动板(6)伸出第一滑槽(5)的一端垂直焊接有夹持机构(7),所述夹持机构(7)包括与第一活动板(6)垂直焊接有安装板(8),且安装板(8)与支撑杆(2)平行设置,所述安装板(8)的一端沿其长度方向开设有第二滑槽(9),所述第二滑槽(9)的内部滑动套接有第二活动杆(10),所述第二活动杆(10)伸出第二滑槽(9)的一端垂直焊接有沿第二活动杆(10)长度方向设置的第一夹板(11),所述安装板(8)远离第一夹板(11)的一端安装有与第一夹板(11)平行设置的第二夹板(12),所述第一夹板(11)与第二夹板(12)相互靠近的一侧沿第一夹板(11)的长度方向开设有两组平行设置的长条形容纳槽(13),两组容纳槽(13)的内部沿其长度方向安装有输送机构(14),所述输送机构(14)的正上方安装有与容纳槽(13)内侧壁固定连接的第二滑轨(15),且第一滑轨(3)沿第一夹板(11)的长度方向垂直设置,所述第二滑轨(15)通过滑块滑动安装有推板(16),所述推板(16)远离第二滑轨(15)的一侧垂直焊接有第一气缸(17),所述第一气缸(17)远离推板(16)的一端固定安装有与推板(16)平行设置的活动夹板(18)。2.根据权利要求1所述的一种电脑搬运装置,其特征在于,所述第一滑轨(3)的一侧沿其长度方向安装有与固定板(4)固定连接的第一液压缸,所述固定板(4)的顶部沿其长度方向安装有与安装板(8)固定连接的第二液压缸。3.根据权利要求1所述的一种电脑搬运装置,其特征在于,所述输送机构(14)包括沿容纳槽(13)长度方向设置的主动滚筒和从动滚筒,所述主动滚筒伸出第一夹板(11)或第二夹板(12)的一端安装有电机,所述主动滚筒的外圈活动套接有与从动滚筒套接的皮带,所述主动滚筒和从动滚筒支架沿容纳槽(13)长度方向等距安装有支撑滚筒。4.根据权利要求1所述的一种电脑搬运装置,其特征在于,所述推板(16)靠近安装板(8)的一侧安装有与容纳槽(13)侧壁固定连接的第二气缸。5.根据权利要求1所述的一种电脑搬运装置,其特征在于,所述安装板(8)的顶部沿其长度方向垂直安装有与第一夹板(11)固定连接的第三气缸。6.根据权利要求1所述的一种电脑搬运装置,其特征在于,所述安装板(8)的底部垂直焊接有挡板,且第一夹板(11)和第二夹板(12)位于安装板(8)的同一侧。
