1.一种陶瓷膜涂覆方法，其特征在于：包括以下步骤：陶瓷支撑体安装、浆料准备、陶瓷支撑体涂覆；其中浆料由碳化硅、烧结助剂、粘结剂和溶剂混合而成；

其中所述的陶瓷支撑体材质是三氧化二铝、氧化钛、氧化锆、碳化硅、二氧化硅、莫来石、堇青石中的一种以上构成的复合陶瓷材料；碳化硅是指碳化硅晶须或碳化硅颗粒；

浆料为10～100μm碳化硅、烧结助剂、粘结剂、溶剂，按照质量百分比为10wt％-50wt％：

1wt％-10wt％：0.5wt％-5wt％：40wt％-85wt％混合而成，各组分质量百分比之和为100％；

烧结助剂的粒径范围10～100μm；

粘结剂是由聚乙烯醇、甲基纤维、羧甲基纤维素、羟丙基甲基纤维素、羟乙基纤维素中的一种以上构成；

溶剂是水、乙醇或水和乙醇形成的混合物中的一种以上构成。

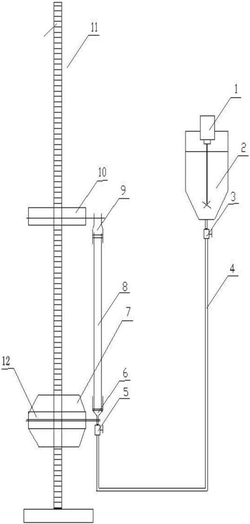

2.如权利要求1所述的一种陶瓷膜涂覆方法，其特征在于：所述的陶瓷支撑体安装是将陶瓷支撑体安装于专门的装置，该专门的装置包括浆料罐(2)、阀门、密封接头，其中浆料罐(2)通过软管(4)与下密封接头(6)连接；与下密封接头(6)对应的还有一个在垂直方向上垂直对应上密封接头(9)；下密封接头(6)和上密封接头(9)安装在升降固定柱(11)上，且上密封接头(9)通过上密封接头固定杆(10)连接于升降固定柱(11)；下密封接头(6)通过下密封接头固定杆(12)连接于升降固定柱(11)；升降固定柱(11)上有一个升降电动机(7)，且位于上密封接头固定杆(10)下方；浆料罐(2)内设置有电动搅拌器(1)；在浆料罐(2)与下密封接头(6)之间的阀门包括有A阀门(3)和B阀门(5)，其中，A阀门(3)用于控制浆料罐(2)的出料量，B阀门(5)用于控制下密封接头(6)的进料量。

3.如权利要求1所述的一种陶瓷膜涂覆方法，其特征在于：在浆料中加入分散剂，分散剂是由六偏磷酸钠、柠檬酸纳、聚丙烯酸、三乙醇胺、聚甲基丙烯酸胺的中一种或一种以上构成；其中浆料中碳化硅、烧结助剂、粘结剂、分散剂和溶剂的质量百分比为15wt％-

40wt％：1wt％-8wt％：0.5wt％-5wt％：0.1wt％-3wt％：50wt％-80wt％混合而成，各组分质量百分比之和为100％。

4.如权利要求1所述的一种陶瓷膜涂覆方法，其特征在于：在陶瓷支撑体涂覆步骤中陶瓷支撑体在升降电动机(7)传动下以1～1000mm/s下降，并停留1～600s，再以1～1000mm/s的速度上升，停留1～600s。
