1.碳化钛-二硼化钛双相增强铜基复合材料，其特征在于，TiC和TiB2同时存在于Cu基体中，TiC和TiB2均为颗粒状。

2.根据权利要求1所述的碳化钛-二硼化钛双相增强铜基复合材料，其特征在于，所述复合材料中Cu:TiB2:TiC的质量比为89.99～98.57：1～7：0.43～3.01。

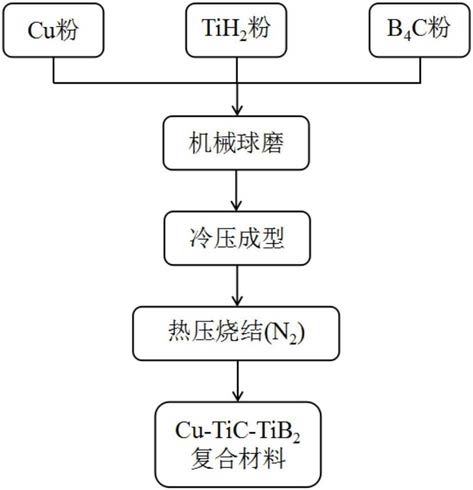

3.碳化钛-二硼化钛双相增强铜基复合材料的制备方法，其特征在于，具体按照以下步骤实施：步骤1，称取原料：

按照材料中生成的TiB2和TiC的量称取分别纯Cu、TiH2和B4C粉末；

步骤2，球磨、压坯：

将步骤1称取的粉末和过程控制剂加入球磨机中，在Ar气氛保护下，球磨；然后将复合粉末晾干，并预压制成毛坯；

步骤3，烧结：

将步骤2压制的毛坯置于热压烧结炉中，并在N2气氛保护下，烧结、冷却至室温，即得TiC-TiB2双相增强Cu基复合材料。

4.根据权利要求3所述的碳化钛-二硼化钛双相增强铜基复合材料的制备方法，其特征在于，所述步骤1中原料按照生成TiB2质量百分比为1％～7％，TiC质量百分比为0.43％～

3.01％称取。

5.根据权利要求3所述的碳化钛-二硼化钛双相增强铜基复合材料的制备方法，其特征在于，所述步骤2中过程控制剂为无水乙醇，用量为总粉末质量的5％-10％(Wt％)。

6.根据权利要求3所述的碳化钛-二硼化钛双相增强铜基复合材料的制备方法，其特征在于，所述步骤2球磨参数为：球磨时间5～8h，球料比5:1～20:1，大中小不锈钢球磨珠的数量比为1:2:7。

7.根据权利要求3所述的碳化钛-二硼化钛双相增强铜基复合材料的制备方法，其特征在于，所述步骤2中预压制压力为350～450Mpa，保压时间为20～30s。

8.根据权利要求3所述的碳化钛-二硼化钛双相增强铜基复合材料的制备方法，其特征在于，所述步骤3烧结过程中，加热温度为1040～1060℃，保温时间为50～60min，保温过程中持续施加30～33MPa的压力。
