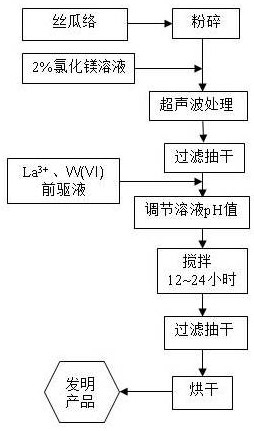

1.一种以丝瓜络为基质材料的除磷吸附剂的制备方法，其特征在于：包括以下步骤：S1、制备丝瓜络粉：将秋天收集的成熟丝瓜络用自来水洗净，烘干后粉碎至60～120目，得丝瓜络粉；

S2、丝瓜络粉的预处理：在S1得到的丝瓜络粉中，按质量克：体积毫升的料液比为 1:（1.5～3） 加入质量浓度为1～3% MgCl2的溶液，搅拌3～5 h 后；然后放置在超声波清洗机中于30～50℃下活化 3～5 分钟；取出后用蒸馏水清洗多次，过滤抽干，预处理的丝瓜络粉；

S3、制备钨-镧离子前驱液：取十二烷基硫酸钠用水溶解，制备成质量浓度为0.2～0.5%的溶液，在磁力搅拌下加入0.5～2g的Na2WO4·2H2O和1～5 g 的La(NO3)3·6H2O两种固体，充分溶解后调节pH至7～9，制备成钨-镧离子前驱液；

S4：向S3的钨-镧离子前驱液中，加入S2中得到的预处理丝瓜络粉，在室温下搅拌12～

24 h；抽滤，用水洗涤产品，得到的除磷吸附剂在50～80 ℃条件下干燥，制得负载钨-镧丝瓜络的除磷吸附剂成品。

2.根据权利要求1所述的一种以丝瓜络为基质材料的除磷吸附剂的制备方法，其特征在于：制备除磷吸附剂的负载材料为丝瓜络生物质材料，丝瓜络粉的细度为80目。

3.根据权利要求1所述的一种以丝瓜络为基质材料的除磷吸附剂的制备方法，其特征在于：S2中丝瓜络与质量浓度为2%MgCl2溶液按质量克：体积毫升的料液比为 1∶2进行预处理，放置5 h。

4. 根据权利要求3所述的一种以丝瓜络为基质材料的除磷吸附剂的制备方法，其特征在于：S2中丝瓜络粉与质量浓度为2% MgCl2的混合溶液放置在超声波清洗机中于30～50℃活化4分钟。

5.根据权利要求1所述的一种以丝瓜络为基质材料的除磷吸附剂的制备方法，其特征在于：S3中十二烷基硫酸钠的质量浓度为0.25%。

6.根据权利要求1所述的一种以丝瓜络为基质材料的除磷吸附剂的制备方法，其特征在于：S4中搅拌时间为24小时，干燥温度为80 ℃。
