专利号: 2017106443365
申请人: 安徽机电职业技术学院
专利类型:发明专利
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2024-11-14
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

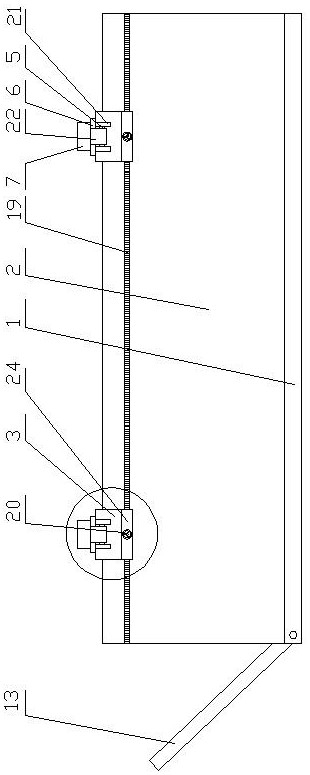

1.一种运输车辆用防磕碰防震厢体,包括底板(1)和侧板,其特征在于:所述底板(1)和所述侧板(2)组成厢体,所述厢体右侧上部滑动安设有一组右侧滑架(3),所述厢体左侧上部滑动安设有一组左侧滑架(4),所述右侧滑架(3)通过转轴(5)与右板(6)铰接,所述右板(6)与横板(7)一端焊接,所述横板(7)中部下方焊接有安装条(8),所述安装条(8)与伸缩挡板(9)的上部可拆卸连接,所述伸缩挡板(9)的底部与内螺纹管(10)连接,所述内螺纹管(10)的两端均螺接有限位螺杆(11),所述横板(7)的另一端焊接有左板(12),所述左板(12)与所述左侧滑架(4)焊接连接,所述厢体一端铰接有挡门(13),所述厢体内侧下部可拆卸连接有限位条(14),所述限位条(14)与所述限位螺杆(11)适配,所述底板(1)上铺设有充气垫(15),所述充气垫(15)上方盖设有橡胶垫(16),所述右侧滑架(3)和所述左侧滑架(4)的一侧位置上均螺接有定位螺杆(17),所述定位螺杆(17)的一端转动配合有齿头(18),所述齿头(18)与焊接在所述侧板(2)上的齿条(19)适配,所述定位螺杆(17)的另一端连接有手轮(20),所述右侧滑架(3)一侧具有连接座(21),所述右板(6)一侧具有连接块(22),所述连接座(21)和所述连接块(22)通过所述转轴(5)铰接,所述右侧滑架(3)和所述左侧滑架(4)上均具有一组滚柱(23),所述右侧滑架(3)和所述左侧滑架(4)的一侧均具有定位架(24),所述定位螺杆(17)螺接在所述定位架(24)上,所述定位架(24)内侧开设有方槽(25),所述齿头(18)与所述方槽(25)滑动配合,所述齿头(18)为方形,所述齿头(18)通过轴承(26)与所述定位螺杆(17)转动配合,所述限位螺杆(11)上焊接有螺母(27),所述安装条(8)和所述伸缩挡板(9)通过一组连接销(29)可拆卸连接,所述限位条(14)通过一组螺栓(28)与所述侧板(2)可拆卸连接,所述橡胶垫(16)也通过一组螺栓(28)与所述底板(1)可拆卸连接,该运输车辆用防磕碰防震厢体使用时,当车厢运载易碎物品时,充气垫预先充气,充好气后充气垫可起到良好的减震作用,当运载普通物品无需防震时,则不必给充气垫充气,充气垫上方的橡胶垫起到保护充气垫的作用,防止充气垫被刮坏,而且橡胶垫本身也具有一定程度的减震效果,右侧滑架在侧板顶部滑动,右侧滑架和左侧滑架上的滚柱将滑动摩擦变为滚动摩擦,降低滑架推动时的摩擦力,使得滑架推动容易,右板与右侧滑架铰接,这样的设计使得左侧滑架离开侧板,横板掀开,这样的设计方便货物的装载,伸缩挡板的结构与卷帘门相同,需要将横板掀开时,则先将伸缩挡板收起,然后将横板掀开,横板垂放在车厢一侧或直接将右侧滑架与左侧滑架都卸下车厢,需要使用伸缩挡板时再将右侧滑架、左侧滑架与车厢的侧板配合,滑架滑动到满意的位置后,内旋定位螺杆,定位螺杆内旋后,则齿头沿着方槽前推,直到齿头与齿条啮合,滑架无法继续推动,此时右侧滑架或左侧滑架得到定位,然后将伸缩挡板放下,伸缩挡板底部的内螺纹管两侧螺接有限位螺杆,将限位螺杆外旋,使得限位螺杆伸出直到限位螺杆的端部顶到限位条的槽中,则内螺纹管得到限位,此时伸缩挡板不能上升,保持拉开状态,限位螺杆上焊接的螺母起到方便限位螺杆旋转的作用,在伸缩挡板的间隔作用下,车厢被分隔成多个与货品适配的空间,对货物进行限位阻挡,有效避免车厢太空荡使得货品在车辆行驶时因颠簸在车厢中晃动发生位移,降低了货品发生磕碰的可 能性;本装置有效避免货物量少时货物因颠簸发生位移,降低了货物的损坏率,具有出色的减震效果,给货品提供了很好的保护。
