专利号: 2017106230710
申请人: 张秀纹
专利类型:发明专利
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2025-04-21
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

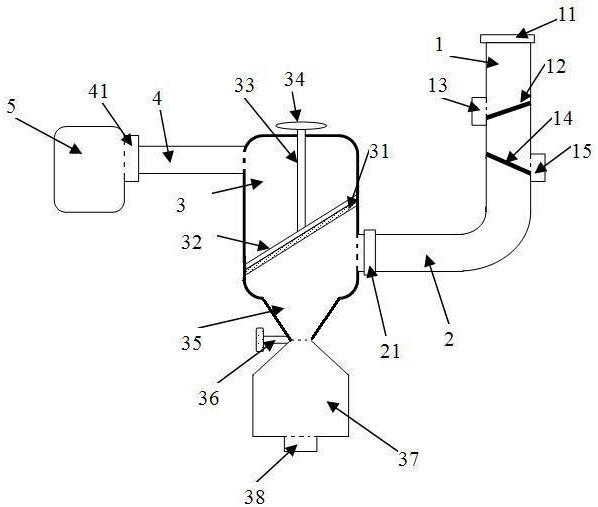

1.一种医疗用固液分离装置,其特征在于,包括入口管道部件,分离室部件和出口管道部件;

所述入口管道部件包括入口竖管、入口横管、第一斜滤板、第二斜滤板、第一固体收集箱、第二固体收集箱、入口接头和分离室接头;

所述入口接头设置在所述入口竖管的顶端,用于与药品原料储存部件相接;所述第一斜滤板和第二斜滤板均依次相互倾斜的设置于所述入口竖管内部,在第一斜滤板和第二斜滤板终端外部对应分别设置有第一固体收集箱和第二固体收集箱,所述第一斜滤板的孔径大于所述第二斜滤板的孔径;所述入口横管设置在所述入口竖管下部且与入口竖管弧形相接,所述分离室接头设置在入口横管另一端,用于与分离室部件的入口相接;

所述分离室部件包括分离室上腔和分离室下腔,所述分离室上腔为上部立方体结构下部倒置方锥体结构设置,所述分离室部件的入口设置于上部立方体结构一侧部的下端,在上部立方体结构内部且在入口的上端斜向设置有第三斜滤板,在第三斜滤板上方设置有与第三斜滤板倾斜方向一致的压紧板,在压紧板上方竖直设置有旋转轴,旋转轴向上延伸出所述分离室上腔的顶端,并与外部的旋转把手相连接;分离室部件的出口设置在与入口相对一侧的上端;所述分离室下腔为上部方锥体结构下部立方体结构设置,且上部方锥体结构与所述下部倒置方锥体结构相接且形状尺寸配合,在二者之间设置有开闭阀门;在分离室下腔底部中央设置有第三固体收集箱,所述分离室下腔底部设置为周边高中央低的形式;

所述第三斜滤板为多层结构,且其每层结构的孔径均小于第二斜滤板的孔径;

所述出口管道部件包括出口横管、出口接头和液体接收室;所述出口横管一端与分离室部件的出口固定连接,另一端通过所述出口接头与液体接收室可拆卸连接,所述液体接收室用于接收分离固体之后的液体。

2.根据权利要求1所述的医疗用固液分离装置,其特征在于,所述第一斜滤板和所述第二斜滤板倾斜角度之和为360°,与入口竖管壁的夹角为10°-15°。

3.根据权利要求2所述的医疗用固液分离装置,其特征在于,所述第三斜滤板与分离室上腔壁夹角为6°11°。

~

4.根据权利要求1 3任一项所述的医疗用固液分离装置,其特征在于,所述第一斜滤板~的孔径为3 5mm,所述第二斜滤板的孔径为2 3mm。

~ ~

5.根据权利要求1所述的医疗用固液分离装置,其特征在于,所述第三斜滤板各层的平均孔径为0.5 1mm。

~

6.根据权利要求1 3任一项所述的医疗用固液分离装置,其特征在于,所述第三斜滤板~为多层结构,每层的孔径相同,但各层孔位不相同。

7.根据权利要求1 3任一项所述的医疗用固液分离装置,其特征在于,所述第三斜滤板~为多层结构,为两侧的金属网夹持中间的活性炭吸附层。

8.根据权利要求1 3任一项所述的医疗用固液分离装置,其特征在于,所述第三斜滤板~为多层结构,从下到上依次为多孔铜合金板、活性炭夹持层、铜合金网层,多孔铜合金板和铜合金网层的平均孔径相同,活性炭夹持层为多孔活性炭颗粒,夹持在多孔铜合金板和铜合金网层之间。

9.根据权利要求1 3任一项所述的医疗用固液分离装置,其特征在于,在所述入口横管~的分离室接头处设置有加压水泵。
