专利号: 2017106114851
申请人: 吉林工程技术师范学院
专利类型:发明专利
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2023-12-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

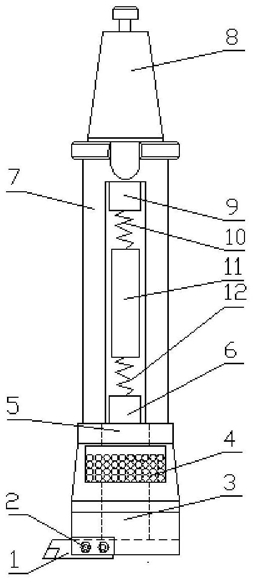

1.一种机械加工刀具,包括从上至下依次设置的刀柄(8)、刀杆(7)和刀具(1),所述刀柄(8)和刀杆(7)固连,其特征在于:所述刀杆(7)内开设有台阶孔,所述台阶孔内设置有第一减震装置,所述第一减震装置的下方设置有限位装置(5),所述限位装置(5)的下方设置有第二减震装置(4),所述第二减震装置(4)的下方设置有密封和定位用的锁定装置(3);

所述刀杆(7)的下端面上开设有刀具安装定位槽,所述刀具(1)设置在刀具安装定位槽内,刀杆(7)的上下侧面开设有平底槽,所述平底槽内设置有安装孔,所述安装孔内的紧定螺钉(2)穿过刀杆(7)将刀具(1)压紧在刀具安装定位槽内;

所述刀杆(7)是加长型刀杆,刀杆(7)的长径比即L/D的比值大于或者等于5;

所述刀柄(8)和刀杆(7)的制备材料是基于树脂的碳纤维增强塑料,所述基于树脂的碳纤维增强塑料主要由树脂基体和碳纤维组成,所述树脂基体采用双酚A型的环氧树脂,碳纤维的形态是连续碳纤维,且碳纤维的体积比控制为72%;

所述第一减震装置包括设置于台阶孔底部的第一固定块(9),所述第一固定块(9)的下方通过第一弹性体(10)连接有质量块(11),所述质量块(11)的下部通过第二弹性体(12)连接有第二固定块(6);

所述质量块(11)的密度为19.35g/cm3;

所述第二减震装置(4)是豆包减震器;

所述豆包减震器内的柔性填充物包括直径为4mm的YG8球体,所述YG8球体在豆包减震器内的整体填充率为65——73%。

2.根据权利要求1所述的一种机械加工刀具,其特征在于,所述限位装置(5)是螺纹杆,所述螺纹杆有多种可供替换的长度规格。

3.根据权利要求1所述的一种机械加工刀具,其特征在于,所述锁定装置(3)是与台阶孔内的螺纹匹配的螺杆。

4.根据权利要求1所述的一种机械加工刀具,其特征在于,所述刀具(1)的制备材料为氮化硅陶瓷。
