专利号: 2017106086476
申请人: 南安市丽迪家居用品有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2024-02-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

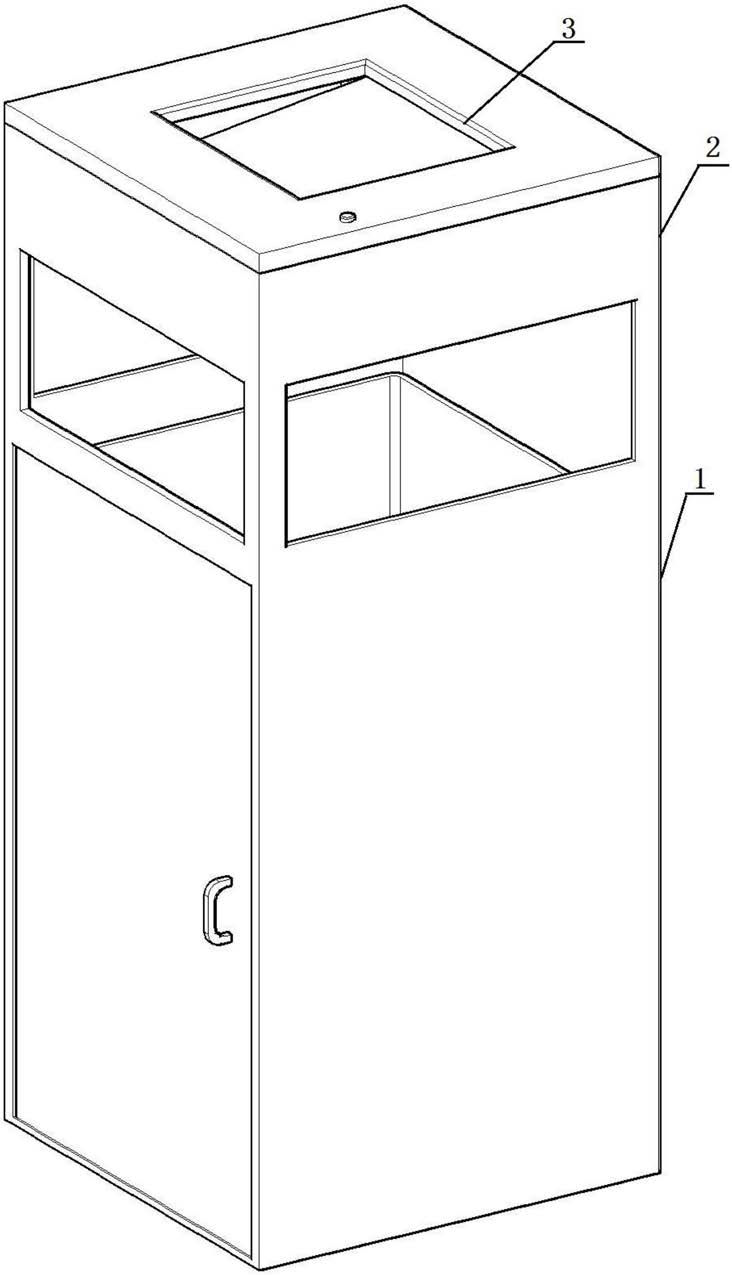

1.一种垃圾桶的桶盖(2),在桶盖顶上设有向下凹陷的四方凹槽(3),其特征在于:所述的桶盖(2)为中空的四方盒,包括互相扣合的底盒(21)和顶盖(22);在底盒里设有一条转动轴(23),一条从动轴(24),所述的转动轴(23)和从动轴(24)互相平行,转动轴安置在底盒里的转动轴座上,从动轴安置在底盒里的从动轴座上,筒状湿纸巾卷(25)的初始端设有卷筒(26),湿纸巾卷的初始端通过卷筒套在转动轴上,湿纸巾卷的中心轴孔套在从动轴上,位于卷筒与湿纸巾卷之间的湿纸巾覆盖在四方凹槽底壁上方,在转动轴旁设有电机(27),电机(27)上设有动力输出轮(28),输出轮与转动轴一端的齿轮啮合;电机开关从设在顶盖上的通孔中裸露出来,按下开关,电机工作N秒,电机工作带动输出轮(28)转动,输出轮转动带动转动轴转动,转动轴带动卷筒转动,转动轴转动带动湿纸巾从从动轴向转动轴的方向移动,使位于转动轴与从动轴之间的弄脏的湿纸巾卷到卷筒上,紧邻弄脏的湿纸巾的湿纸巾卷上的湿纸巾向卷筒的方向移动,覆盖到四方凹槽底壁上方。

2.根据权利要求1所述的一种垃圾桶的桶盖,其特征在于:在湿纸巾朝外的壁面上设有粘胶;当裸露在外的湿纸巾弄脏后,按下电机开关,电机工作带动转动轴转动,将弄脏的湿纸巾卷到卷筒上,干净的湿纸巾移动出来覆盖在四方凹槽上方,当一卷湿纸巾用完,从卷筒上取下用过的湿纸巾,重新更换干净的湿纸巾。

3.根据权利要求1所述的一种垃圾桶的桶盖,其特征在于:所述的从动轴座高于转动轴座。

4.根据权利要求1所述的一种垃圾桶的桶盖,其特征在于:在卷筒下方的底盒内放置一个四方形的顶部开口的垃圾盒,从四方凹槽投入的烟头等固体垃圾,当转动轴转动带动湿纸巾从从动轴向转动轴的方向移动时,固体垃圾在湿纸巾的传动下,落入垃圾盒,一段时间后,将装有垃圾的垃圾盒取出进行清理,清理干净的垃圾盒再次装入卷筒下方的底盒重复使用。
